Kuvvet Salonu, Halter Platformu ve Rack Sistemleri Teknik Şartnamesi
Kuvvet Salonu, Halter Platformu ve Rack Sistemleri Teknik Şartnamesi
Okul, üniversite, belediye tesisi, spor kulübü ve kurum kondisyon salonlarında kullanılan halter platformu, rack sistemleri, barfiks ve dips istasyonları, kızak ve plyometrik sehpaların ölçüleri ile şartname madde başlıkları. Aşağıdaki bütün ölçüler kataloğumuzdaki ürünlerin teknik çizimlerinden alınmıştır ve şartname metninize doğrudan aktarılabilir.
Bu sayfa nasıl kullanılır. Ölçü tablosu, teklif edilen ürünlerin çizimlerden okunan gerçek değerlerini gösterir. Madde tablosunun dördüncü sütunu, hangi bilginin bu sayfada hazır olduğunu ve hangisi için teknik ekibimize yazmanız gerektiğini belirtir. Bu sayfa bilgilendirme amaçlıdır.
Ölçü tablosu — kalem kalem
| Ürün kodu | Kalem | Ölçü | Not |
|---|---|---|---|

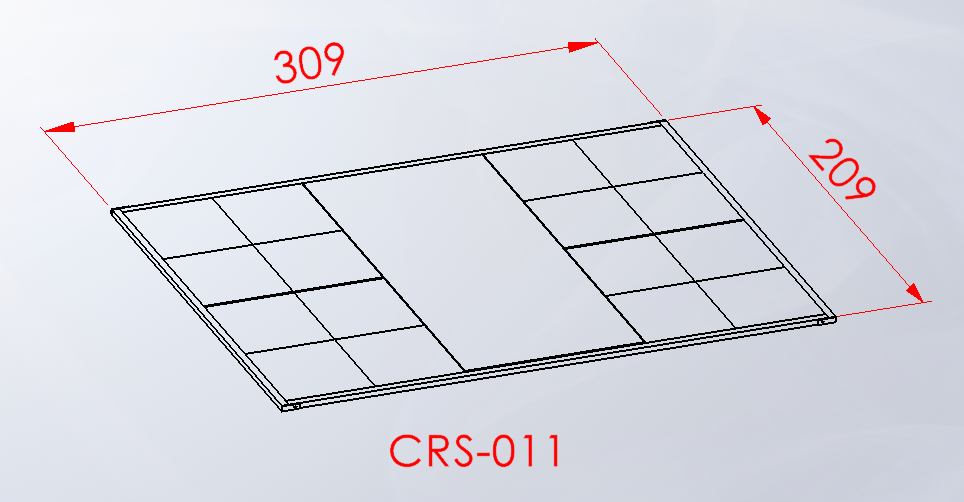

| CRS-011 | Halter Platformu | 309 × 209 cm | Orta kaldırma alanı + iki yan düşürme kademesi |

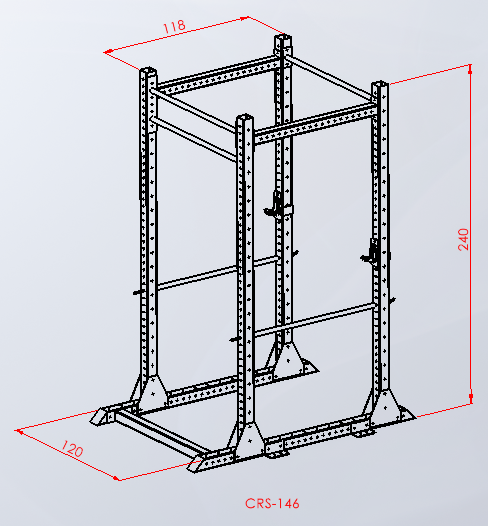

| CRS-146 | Power Rack | 118 × 120 × h 240 cm | Dört direkli, delikli ayar kolonu |

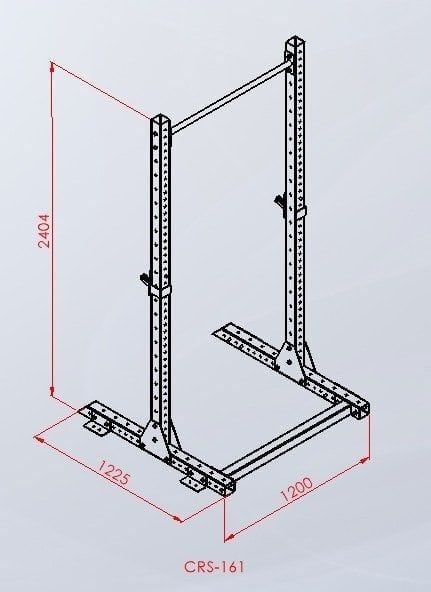

| CRS-161 | Squat / Bench / Pull-Up Rack | 1.225 × 1.200 mm · h 2.404 mm | İki direkli, üstte barfiks barı |

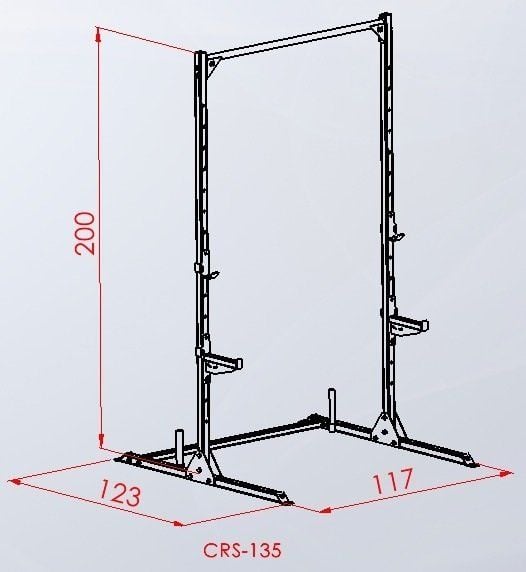

| CRS-135 | Force Squat | Taban 123 × 117 cm · h 200 cm | Açık ayaklı, köşe takviyeli |

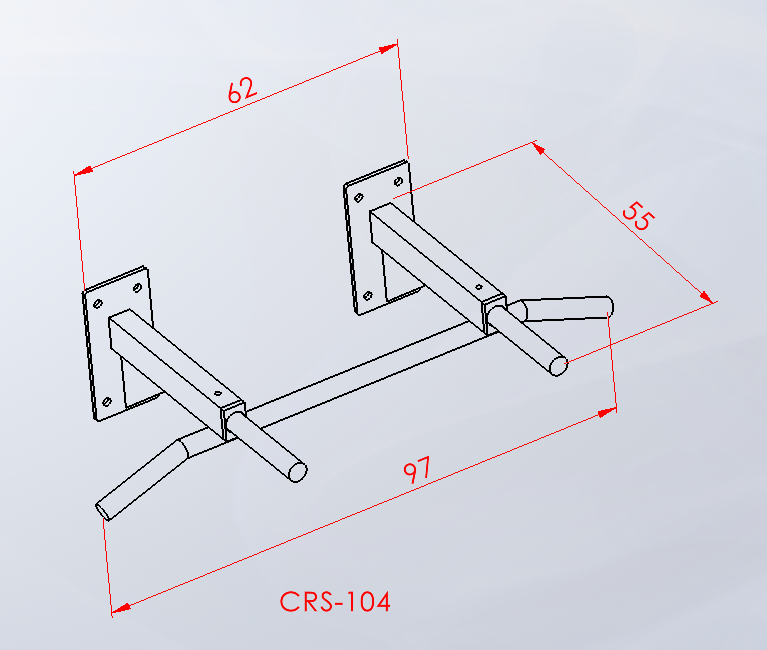

| CRS-104 | Barfiks (duvar tipi) | Genişlik 97 cm · çıkma 55 cm | Plakalar arası 62 cm |

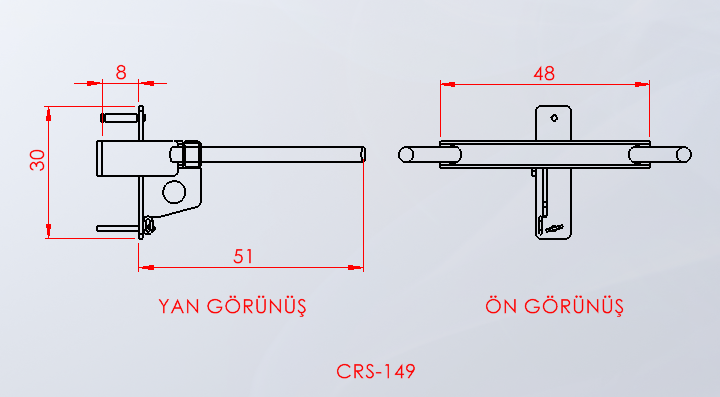

| CRS-149 | Dips Aleti (80 × 80 profil için) | Kol 51 cm · h 30 cm | Kol açıklığı 48 cm · ağız 8 cm |

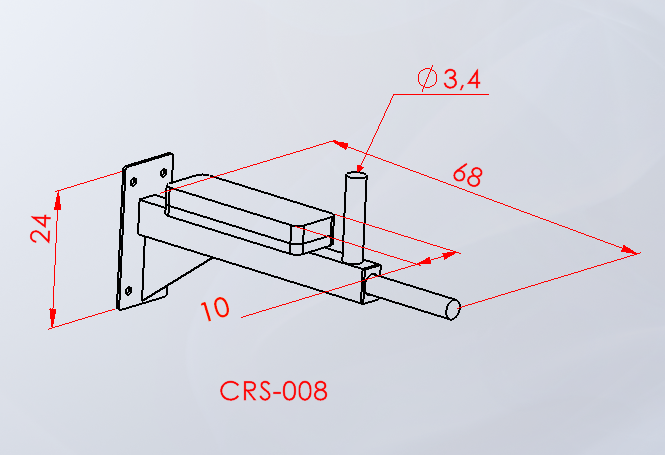

| CRS-008 | Duvara Monte Dips Aleti | Kol 68 cm · plaka 24 cm | Çıkma 10 cm · tutamak Ø3,4 cm |

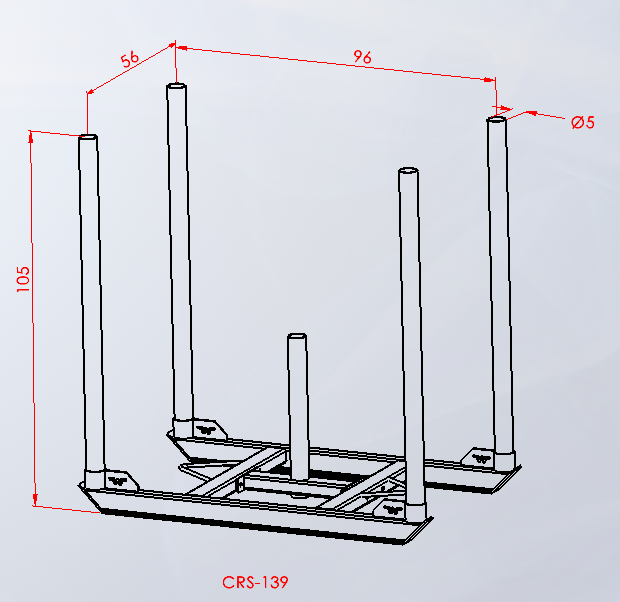

| CRS-139 | CrossFit Kızak (büyük) | Taban 96 × 56 cm · dikme h 105 cm | Dikme Ø5 cm |

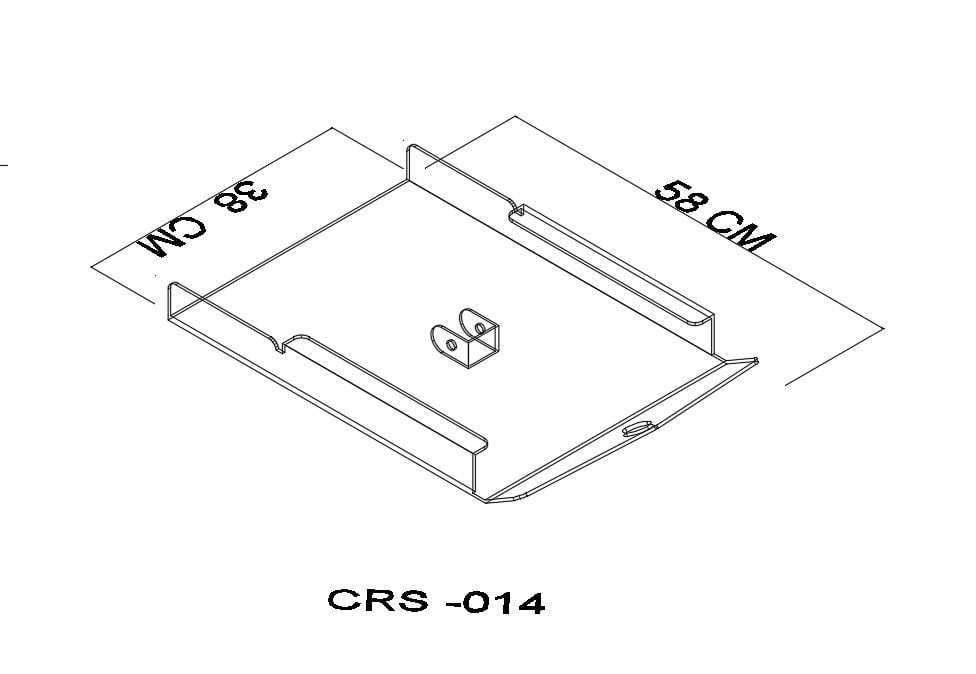

| CRS-014 | CrossFit Kızak | 58 × 38 cm | Orta bağlantı kulaklı |

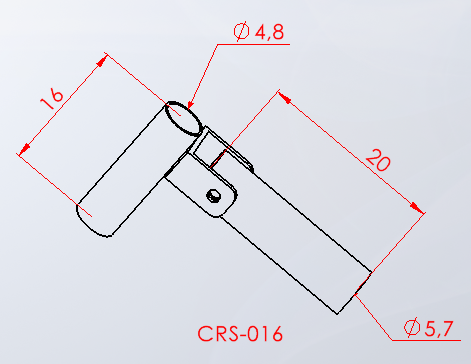

| CRS-016 | Landmine | Gövde 20 cm · kol 16 cm | Kovan Ø5,7 cm · bar yuvası Ø4,8 cm |

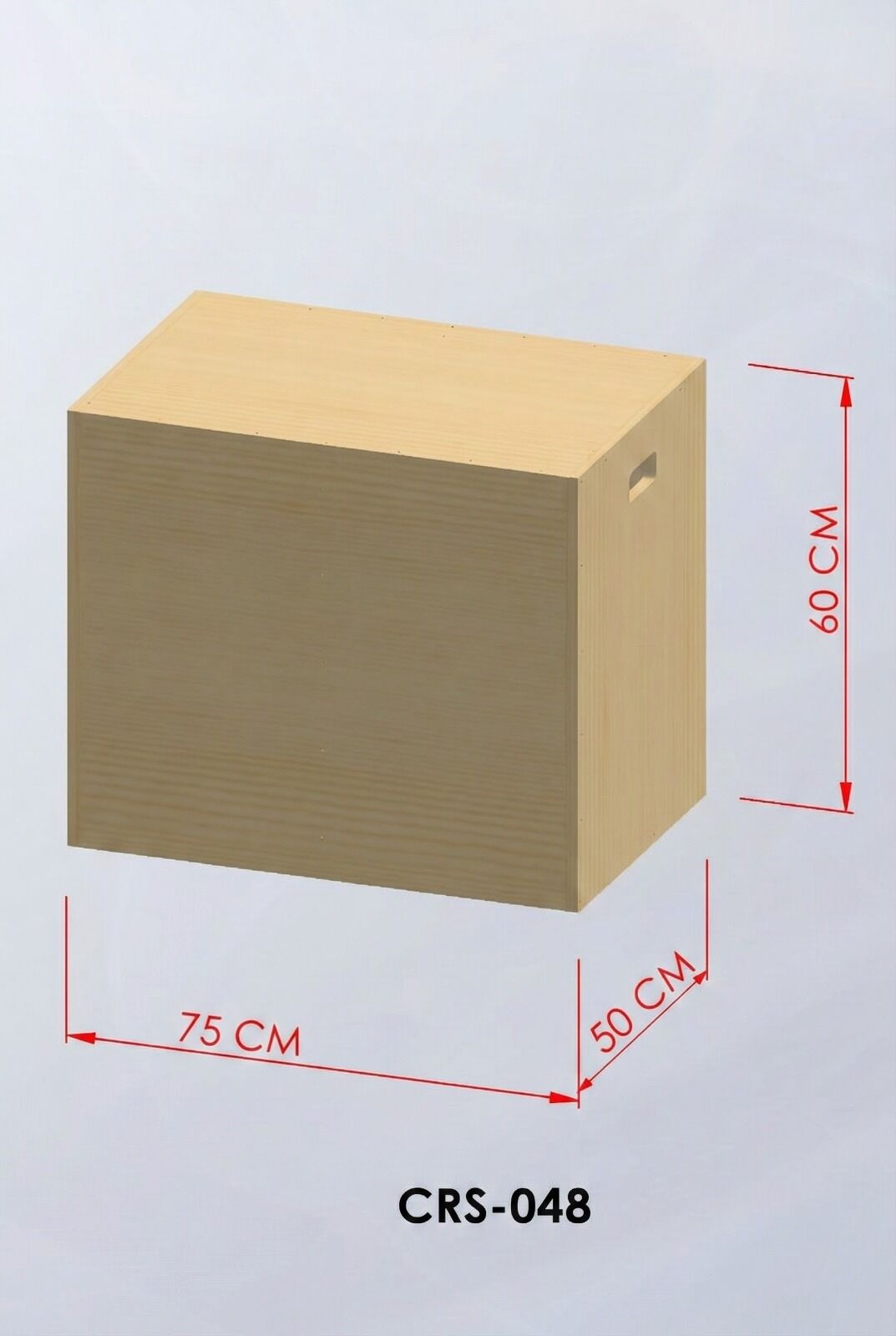

| CRS-048 | Ahşap Küp Plyobox | 75 × 50 × 60 cm | Üç yükseklikte kullanılabilen küp |

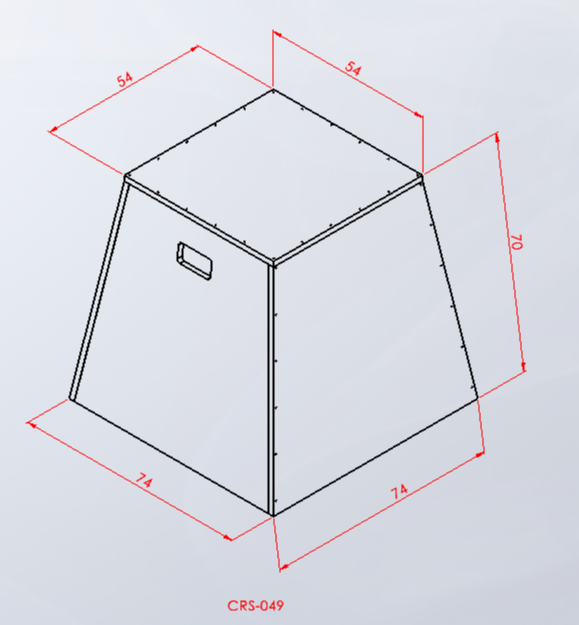

| CRS-049 | Ahşap Plyobox 70 | Taban 74 × 74 · üst 54 × 54 · h 70 | Taşıma boşluklu |

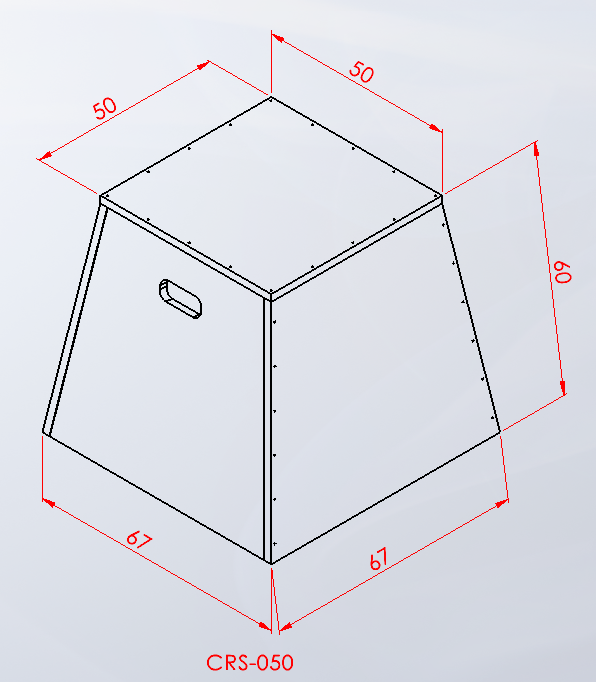

| CRS-050 | Ahşap Plyobox 60 | Taban 67 × 67 · üst 50 × 50 · h 60 | Taşıma boşluklu |

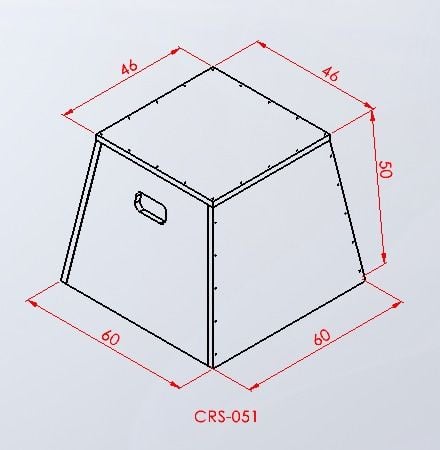

| CRS-051 | Ahşap Plyobox 50 | Taban 60 × 60 · üst 46 × 46 · h 50 | Taşıma boşluklu |

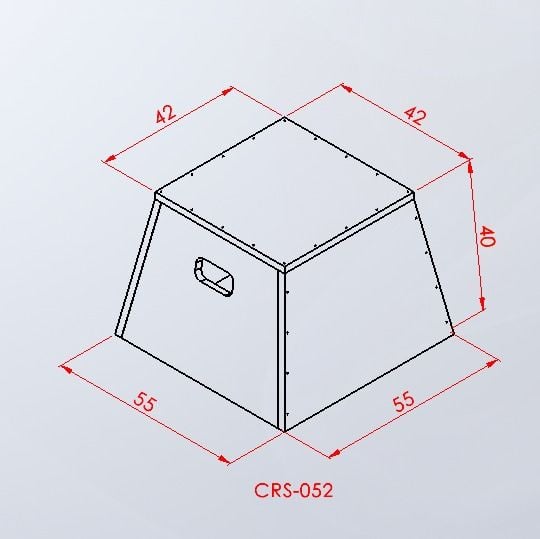

| CRS-052 | Ahşap Plyobox 40 | Taban 55 × 55 · üst 42 × 42 · h 40 | Taşıma boşluklu |

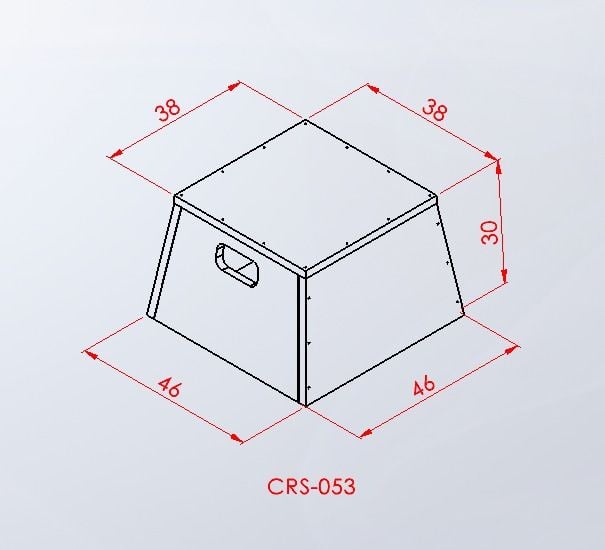

| CRS-053 | Ahşap Plyobox 30 | Taban 46 × 46 · üst 38 × 38 · h 30 | Taşıma boşluklu |

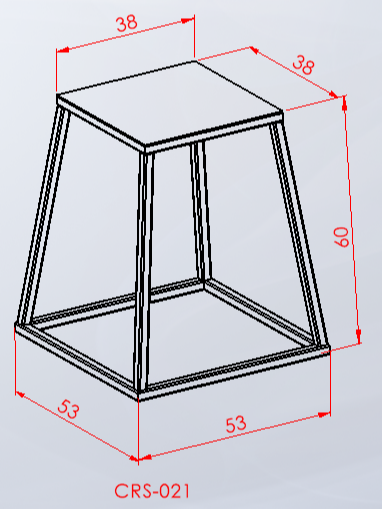

| CRS-021 | Plyometrik Metal Sehpa 60 | Taban 53 × 53 · üst 38 × 38 · h 60 | Kaynaklı metal iskelet |
| CRS-054-45 | Plyometrik Metal Sehpa 45 | Taban 46 × 46 · üst 36 × 36 · h 45 | Kaynaklı metal iskelet |
| CRS-055-30 | Plyometrik Metal Sehpa 30 | Taban 38 × 38 · üst 33 × 33 · h 30 | Kaynaklı metal iskelet |
Teknik çizimler
Aşağıdaki çizimler ürün kayıtlarımızdaki teknik resimlerdir. Ölçüler santimetre veya milimetre olarak çizim üzerinde işaretlidir.
Şartname madde başlıkları
Aşağıdaki maddeler bir kondisyon salonu ekipman alım şartnamesinde en sık yer alan başlıklardır.
| No | Madde | Açıklama | Durum |
|---|---|---|---|
| 1 | Kapsam | Bu şartname; okul, üniversite, belediye tesisi, kulüp ve kurum kondisyon salonlarında kullanılacak halter platformu, rack sistemleri, barfiks-dips istasyonları, kızak ve plyometrik sehpaları kapsar. | Kurum yazar |
| 2 | Kalem listesi ve adet | İdare, salonun kullanım senaryosuna ve eş zamanlı sporcu sayısına göre kalem listesini ve adetleri belirtir. | Kurum yazar |
| 3 | Halter platformu ölçüsü | 309 × 209 cm. Orta bölümde kaldırma yüzeyi, iki yanda ağırlık düşürme kademesi bulunacaktır. | Tabloda hazır |
| 4 | Rack yüksekliği ve taban | Power rack 118 × 120 cm taban, 240 cm yükseklik; iki direkli rack 1.225 × 1.200 mm taban, 2.404 mm yükseklik. İdare tavan yüksekliğini şartnamede belirtir. | Tabloda hazır |
| 5 | Ayar delikleri | Rack kolonlarında yükseklik ayarı için delik sırası bulunacaktır. Delik aralığı ve emniyet pimi tipi teklif ekinde bildirilir. | Teknik ekipten |
| 6 | Barfiks ve dips istasyonu | Duvar tipi barfiks 97 cm genişlik ve 55 cm çıkma; duvara monte dips 68 cm kol ve 10 cm çıkma, tutamak çapı 3,4 cm. Profil üstüne monte dips için kol 51 cm, kol açıklığı 48 cm. | Tabloda hazır |
| 7 | Plyometrik yükseklik kademesi | Ahşap plyobox ailesinde 30 / 40 / 50 / 60 / 70 cm, metal sehpa ailesinde 30 / 45 / 60 cm kademeleri bulunacaktır. İdare istediği kademeleri belirtir. | Tabloda hazır |
| 8 | Plyobox gövde açıklığı | Kutu gövdelerde taşıma için yanlarda el boşluğu bulunacaktır. Ahşap gövdelerde üst yüzey ile taban arasındaki eğim tabloda verilen ölçülerle uyumlu olacaktır. | Tabloda hazır |
| 9 | Kızak ölçüsü | Büyük kızak 96 × 56 cm taban ve 105 cm dikme; küçük kızak 58 × 38 cm. Dikme çapı 5 cm olacaktır. | Tabloda hazır |
| 10 | Landmine bağlantısı | Kovan iç çapı bar çapına uygun olacaktır. Çizimdeki kovan çapı 5,7 cm, bar yuvası 4,8 cm. | Tabloda hazır |
| 11 | Taşıyıcı profil ve et kalınlığı | Rack, sehpa ve istasyonlarda kullanılan profil kesiti ve et kalınlığı teklif ekinde bildirilir. | Teknik ekipten |
| 12 | Ahşap levha cinsi ve kalınlığı | Plyobox gövdelerinde kullanılan levha cinsi ve kalınlığı teklif ekinde bildirilir. | Teknik ekipten |
| 13 | Yüzey işlemi | Metal yüzeylerde boya veya kaplama türü, ahşap yüzeylerde vernik ya da laminasyon bilgisi teklif ekinde bildirilir. | Teknik ekipten |
| 14 | Taşıma kapasitesi | Rack ve istasyonların beyan edilen taşıma kapasitesi teklif ekinde bildirilir. | Teknik ekipten |
| 15 | Zemine sabitleme | Rack ve halter platformu zemine sabitlenebilir olacaktır. Sabitleme elemanları ve zemin tipi idare tarafından belirtilir. | Kurum yazar |
| 16 | Kurulum alanı | İdare, salonun net kullanılabilir alanını ve tavan yüksekliğini şartnamede belirtir. Rack yüksekliği 240 cm'e kadar çıkmakta, barfiks kullanımı için üstünde ek boşluk gerekmektedir. | Kurum yazar |
| 17 | Garanti ve satış sonrası | Garanti süresi ve kapsamı teklif mektubunda ayrıca belirtilir. | Teklifte belirtilir |
| 18 | Montaj | Ürün tedariki Türkiye genelinde yapılır. Montaj ve kurulum Ankara ili içinde rutin hizmetimizdir; Ankara dışındaki işlerde montajı proje bazlı değerlendirir ve kapsamını teklif aşamasında netleştiririz. | Teklifte belirtilir |
Kurumsal alım süreci
Kalem listenizi veya şartnamenizi iletmeniz yeterlidir; ürün eşleştirmesini biz yaparız ve hangi ürünün hangi maddeyi karşıladığını yazılı olarak bildiririz. Kaşeli ve imzalı teklif mektubu düzenlenir, talep edilmesi hâlinde proforma fatura eklenir. Teklif fiyatlarımız, yaklaşık maliyet hesabınıza uygun olması için KDV hariç birim fiyat üzerinden gösterilir.
Bu şartname için ürün eşleştirmesi ve teklif
Salonunuzun ölçüsünü ve kalem listesini gönderin; yerleşim önerisiyle birlikte teklif hazırlayalım.
Kurumsal teklif formunu doldurunWhatsApp: 0501 317 82 13Sık sorulan sorular
- Halter platformu kaç metrekare alan ister?
- Platformun kendisi 309 × 209 cm, yani yaklaşık 6,5 m². Ancak çevresinde bar ucu için her iki yanda serbest alan bırakılmalıdır; şartnamede platform ölçüsünün yanına salon içindeki net yerleşim alanını da yazmanız faydalı olur.
- Power rack için tavan yüksekliği kaç olmalı?
- Power rack 240 cm, iki direkli rack 2.404 mm yüksekliğindedir. Üstündeki barfiks barının kullanılabilmesi için tavanla arasında ek boşluk gerekir; bu yüzden şartnameye salonun net tavan yüksekliğini yazmanız önerilir.
- Plyometrik kutuların hangi kademelerini almalıyım?
- Ahşap gövdede 30, 40, 50, 60 ve 70 cm; metal sehpada 30, 45 ve 60 cm kademeleri bulunuyor. Karma seviyeli gruplarda üç farklı kademe almak yaygın tercihtir. Ayrıca CRS-048 küp gövde tek başına üç farklı yükseklikte kullanılabiliyor.
- Ahşap mı metal mi tercih etmeliyim?
- Ahşap gövdeler daha yumuşak temas verir ve genellikle karma seviyeli gruplarda tercih edilir; metal sehpalar daha ince gövdelidir ve istifleme kolaylığı sağlar. Şartnamede tek bir malzeme yazmak yerine kullanım senaryosunu tarif etmek rekabeti daraltmaz.
- Ölçüleri şartnameme doğrudan yazabilir miyim?
- Evet. Bu sayfadaki ölçüler kataloğumuzdaki ürünlerin teknik çizimlerinden alınmıştır. Malzeme ile ilgili maddeler için teknik ekibimize yazmanız gerekir; tabloda bunlar Teknik ekipten olarak işaretlidir.
- Kurum adına nasıl teklif alırım?
- Kalem listenizi veya şartnamenizi kurumsal teklif formundan iletmeniz yeterlidir. Kaşeli ve imzalı teklif mektubu düzenlenir, talep edilmesi hâlinde proforma fatura eklenir. Fiyatlarımız KDV hariç birim fiyat üzerinden gösterilir.
