Depolama Ünitesi ve Raf Sistemleri Teknik Şartnamesi
Depolama Ünitesi ve Raf Sistemleri Teknik Şartnamesi
Bir kuvvet salonunda en çok gözden kaçan kalem depolamadır; oysa dağınık duran ağırlıklar hem yaralanma sebebidir hem ekipman ömrünü kısaltır. Bu sayfada ASSA SPOR’un ürettiği depolama ünitesi ve raf sistemlerinin teknik çizimlerini ve şartname madde başlıklarını bulacaksınız.
- 6 model, ölçülü çizim
- Duvar ve zemin tipi
- Raf ve kafes çözümleri
- 11 şartname maddesi
Şartname metnini teknik ekibimizden isteyin
Ne depolanacak, ona göre seçilir
Depolama ünitesi seçimi depolanacak ekipmana bağlıdır. Dambıl ve kettlebell için kademeli raf, olimpik plaka için dikey veya yatay plaka taşıyıcı, top için sepet veya raf, minder için istifleme alanı gerekir. Tek bir “depolama ünitesi” kalemi yazmak yerine ekipman türüne göre ayrı kalem açmak, gelen tekliflerin karşılaştırılabilir olmasını sağlar.
Kataloğumuzda duvar tipi üniteler (CRS-001), raf üniteleri (CRS-121, CRS-137), yüksek kapasiteli ultra raf (CRS-228), ikili raf sistemi (CRS-246) ve zemin tipi kafes depolama (CRS-185) bulunur. Depolama ve stant çözümleri kategorisinde tüm modelleri görebilirsiniz.
İletişim Formundan Teklif İsteyin Salon ölçünüzü WhatsApp’tan gönderin Hemen Arayın: 0501 317 82 13
Ölçüler ASSA SPOR üretim çizimlerinden alınmıştır. Montaj ve kurulum Ankara ili sınırları içinde verilir; ürün tedariki Türkiye genelinde yapılır.
Bu sayfa bir örnek şartname yardımcısıdır
Ölçüler ASSA SPOR’un kendi üretim çizimlerinden alınmıştır ve kendi ürünlerimizi tanımlar. Kurumunuzun teknik şartnamesini yazarken başlangıç noktası olarak kullanabilirsiniz; şartnamenin idari kısmı ve nihai sorumluluk kurumunuza aittir. Malzeme kalınlığı ve dolgu değerlerini şartname talep formundan isteyebilir veya 0501 317 82 13 hattından teknik ekibimize sorabilirsiniz.
Model listesi ve teknik çizimler
Model listesi
Her modelin ölçülendirilmiş teknik çizimi aşağıda yer alır. Sayısal değerleri şartnamenize yazmadan önce teknik ekibimizden yazılı teyit alın.
| Model | Kod | Tip | Ölçü |
|---|---|---|---|

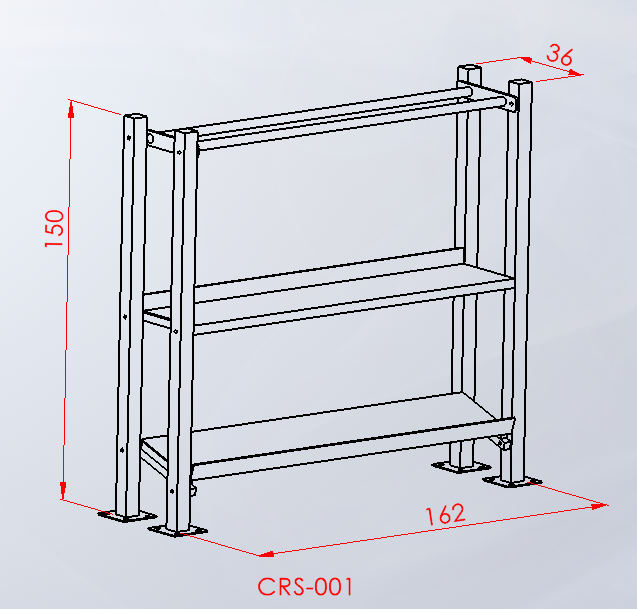

| Depolama ünitesi (Assa model) | CRS-001 | Duvar tipi ünite | Çizimde |

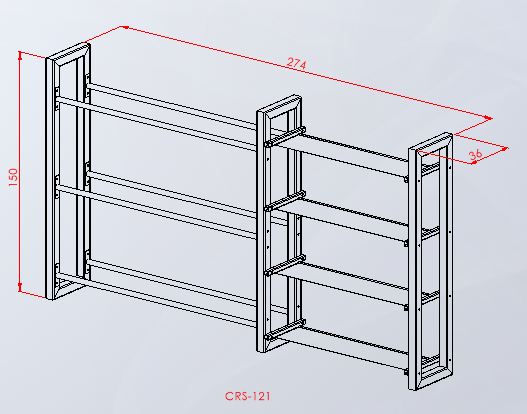

| Depolama ünitesi rafı 2 | CRS-121 | Raf ünitesi | Çizimde |

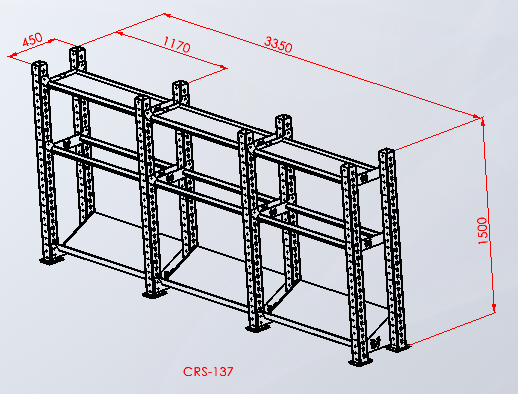

| Depolama ünitesi rafı 3 | CRS-137 | Raf ünitesi | Çizimde |

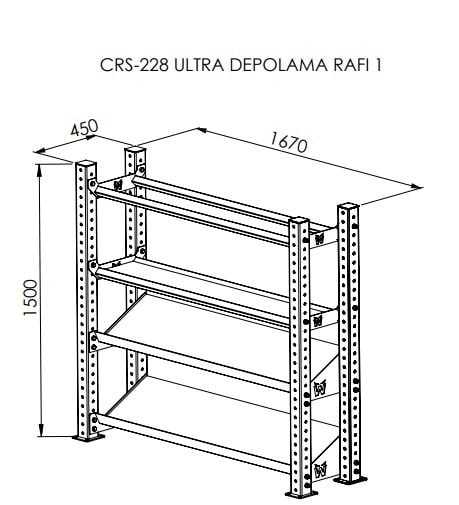

| Ultra depolama rafı | CRS-228 | Yüksek kapasiteli raf | Çizimde |

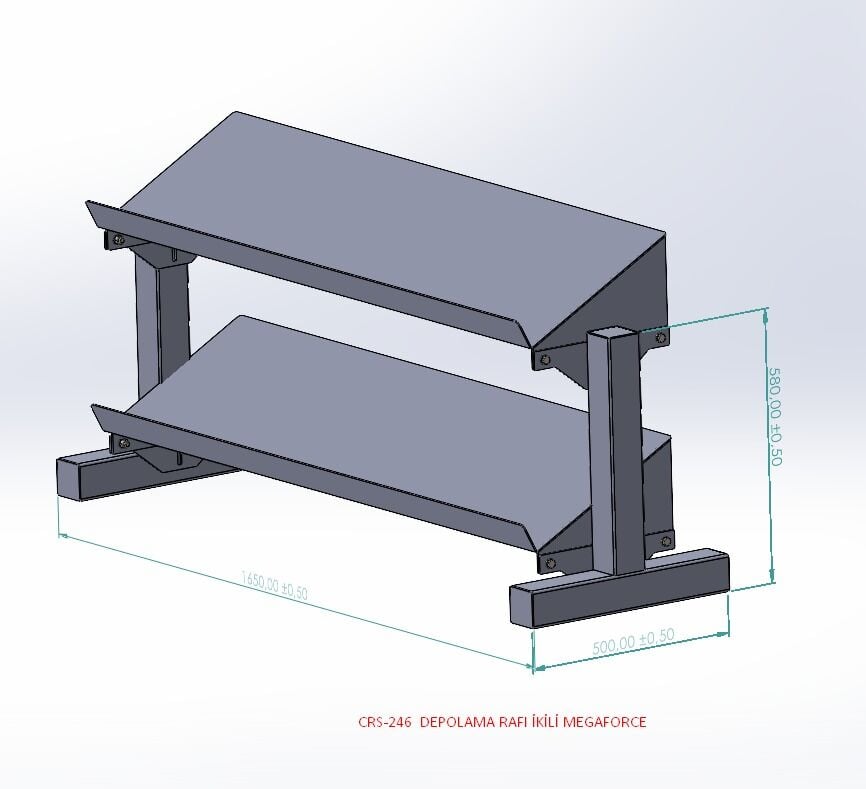

| Depolama rafı ikili (Megaforce) | CRS-246 | İkili raf sistemi | Çizimde |
| Kafes zemin depolama | CRS-185 | Zemin tipi kafes | Çizimde |
Ölçülendirilmiş teknik çizimler
Şartnamede bulunması gereken maddeler
Madde başlıkları
Depolama ünitelerinde en kritik madde taşıma kapasitesidir; kg cinsinden yazılmadığında güvenlik riski doğar.
| Madde | İçerik | Durum |
|---|---|---|
| 1. Genel tanım | Salon tipi, depolanacak ekipman türü ve miktarı, adet | Kurum yazar |
| 2. Ölçü | Ünite en × boy × yükseklik; duvar boyu ve tavan yüksekliğiyle uyum | Çizimde |
| 3. Taşıma kapasitesi | Raf başına ve ünite başına maksimum yük (kg) | Teknik ekipten |
| 4. Gövde malzemesi | Profil kesiti ve et kalınlığı, kaynak yapısı, yüzey işlemi | Teknik ekipten |
| 5. Raf düzeni | Raf sayısı, raflar arası mesafe, yükseklik ayarı imkânı | Kısmen hazır |
| 6. Sabitleme | Duvara ankraj veya serbest duruş, devrilme emniyeti | Teknik ekipten |
| 7. Depolanan ekipmana uygunluk | Dambıl, plaka, kettlebell, top ve minder için farklı raf tipleri | Kurum yazar |
| 8. Emniyet | Keskin köşe ve çapak bulunmaması, parmak sıkışma emniyeti | Teknik ekipten |
| 9. Montaj | Montaj kapsamı, zemin ve duvar hazırlığı | Kurum + firma |
| 10. Garanti ve satış sonrası | Garanti süresi, yedek parça temini | Teklifte belirtilir |
| 11. Teklif ekinde istenecekler | Teknik föy, ölçü çizimi, taşıma kapasitesi beyanı | Hazır |
Şartname yazarken dikkat edilecekler
Taşıma kapasitesini kg olarak isteyin
Depolama ünitesinde en kritik değer taşıma kapasitesidir. Raf başına ve ünite başına maksimum yük yazılmazsa güvenlik riski doğar.
Ekipman türüne göre kalem açın
Dambıl rafı ile plaka taşıyıcı aynı ürün değildir. Tek kalemde toplandığında yanlış ürün gelir.
Devrilme emniyetini şart koşun
Yüksek raflarda duvara ankraj veya karşı ağırlık istenmelidir; özellikle öğrenci kullanımında zorunludur.
Tavan ve duvar ölçüsünü kontrol edin
Ünite yüksekliği tavana, genişliği duvar boyuna uymalıdır. Ölçüleri şartname öncesi alın.
Salon planlaması
Kullanım noktasına yakınlık
Depolama, ekipmanın kullanıldığı bölgeye yakın olmalıdır; uzak depolama zamanla kullanılmaz hale gelir.
Geçiş koridoru
Raf önünde ekipman alıp bırakmak için yeterli koridor bırakılmalıdır.
Ağır ekipman alt rafta
Plaka ve ağır dambıllar alt raflarda konumlanmalıdır; şartnamede raf yükseklik düzenini belirtin.
Görünürlük ve düzen
Görünür ve etiketli depolama, ekipman kaybını azaltır. Etiketleme talebinizi yazabilirsiniz.
Kuvvet alanıyla birlikte planlayın
Depolama, kuvvet alanı yerleşimiyle birlikte planlanmalıdır. Performans ve kuvvet antrenman alanları sayfasına bakabilirsiniz.
Sık sorulan sorular
Hangi depolama modelleri var?
Duvar tipi ünite, raf üniteleri, yüksek kapasiteli ultra raf, ikili raf sistemi ve zemin tipi kafes depolama modellerimiz bulunur.
Taşıma kapasitesi ne kadar?
Kapasite modele göre değişir. İlgilendiğiniz modeli yazın; raf başına ve ünite başına maksimum yük değerini yazılı olarak iletelim.
Ölçüleri alabilir miyim?
Evet. Her modelin ölçülendirilmiş teknik çizimi bu sayfada yer alır; ayrıntılı teknik föyü formdan isteyebilirsiniz.
Duvara sabitleme gerekiyor mu?
Yüksek raflarda devrilme emniyeti için duvara ankraj önerilir. Duvar yapınızı belirtirseniz uygun sabitleme yöntemini teklifte belirtiriz.
Özel ölçü üretim yapıyor musunuz?
Salon ölçünüze göre özel çözüm mümkündür. Duvar boyu ve tavan yüksekliğini yazın, birlikte planlayalım.
Montaj yapıyor musunuz?
Montaj ve kurulum Ankara ili sınırları içinde verilir. Diğer illerde ürün tedariki yapılır, kurulum için teknik yönlendirme sağlanır.
Salonunuzun depolama planını çıkaralım
Depolanacak ekipman türünü, miktarını ve salon ölçüsünü yazın; uygun ünite listesini ve şartname maddelerini birlikte gönderelim. Diğer ürün gruplarının şartnameleri için Şartnameler ve Teknik Dokümanlar sayfasına bakabilirsiniz.
