BESYO, POMEM ve PMYO Parkur Ekipmanları Teknik Şartnamesi
BESYO, POMEM ve PMYO Parkur Ekipmanları Teknik Şartnamesi
Beden eğitimi ve spor yüksekokulu özel yetenek sınavı, polis meslek eğitim merkezi ve polis meslek yüksekokulu fiziki yeterlilik sınavı ile jandarma ve askerî okul giriş parkurlarında kullanılan istasyonların ölçüleri ve şartname madde başlıkları. Aşağıdaki bütün ölçüler, kataloğumuzdaki ürünlerin teknik çizimlerinden alınmıştır ve şartname metninize doğrudan aktarılabilir.
Bu sayfa nasıl kullanılır. Ölçü tablosu, teklif edilen ürünlerin çizimlerden okunan gerçek değerlerini gösterir; şartnamenize kopyalayabilirsiniz. Madde tablosunun üçüncü sütunu, hangi bilginin bu sayfada hazır olduğunu ve hangisi için teknik ekibimize yazmanız gerektiğini belirtir. Bu sayfa bilgilendirme amaçlıdır; sınavınıza ait resmî talimat esastır.
Ölçü tablosu — istasyon istasyon
| Ürün kodu | İstasyon | Ölçü | Not |
|---|---|---|---|

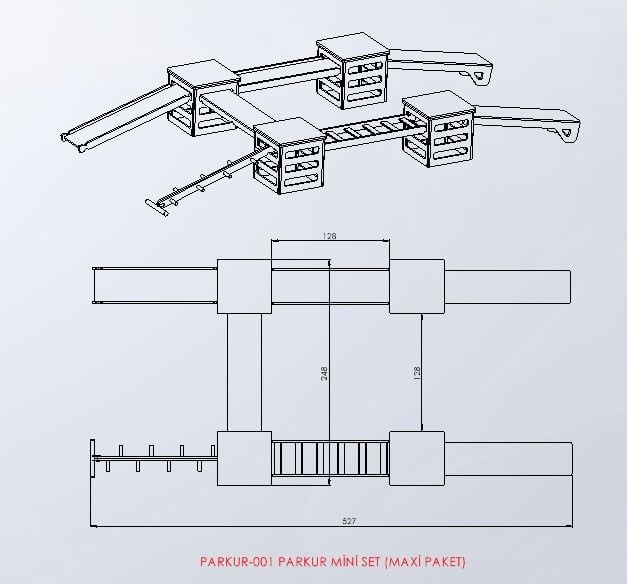

| PARKUR-001 | Parkur Mini Set (Maxi Paket) | 527 cm toplam kurulum | Blok arası 128 cm · orta açıklık 248 cm |

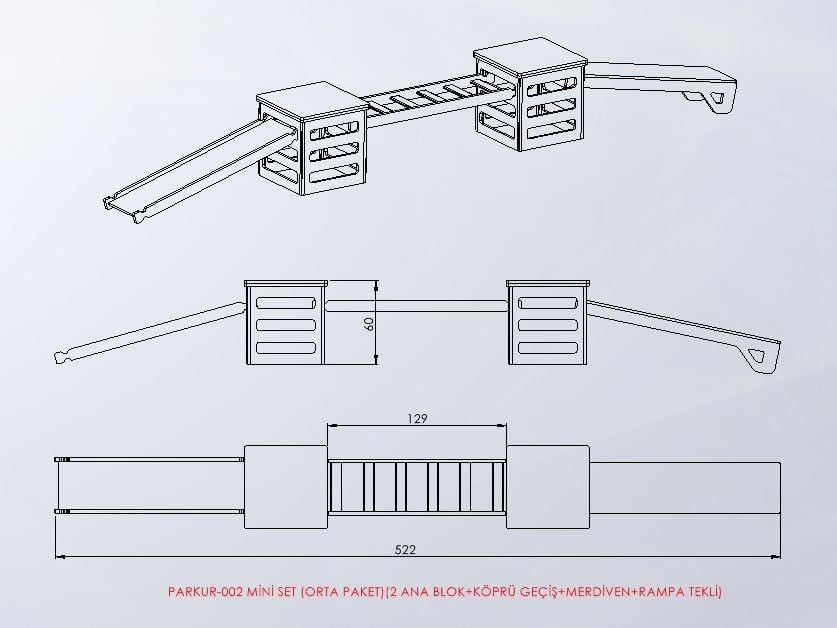

| PARKUR-002 | Parkur Mini Set (Orta Paket) | 522 cm toplam kurulum | 2 ana blok + köprü + merdiven + rampa |

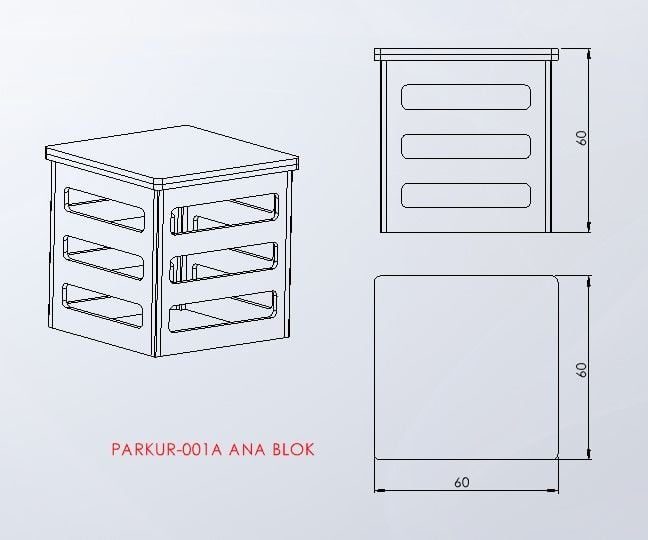

| PARKUR-001-A | Ana Blok | 60 × 60 × 60 cm | Üç yanı boşluklu, üstü kapaklı |

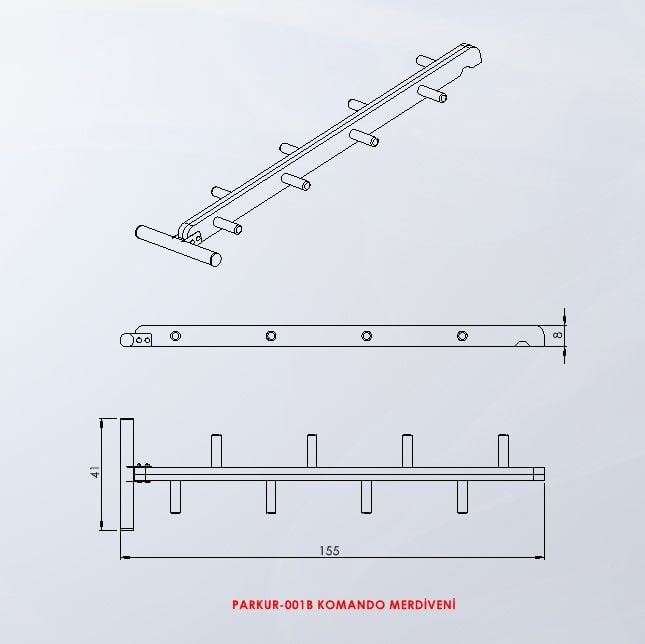

| PARKUR-001-B | Komando Merdiveni | 155 × 41 cm · gövde 8 cm | 5 enine dikme |

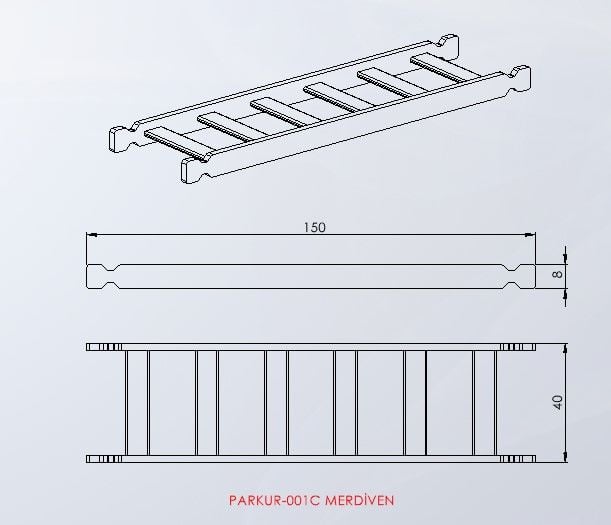

| PARKUR-001-C | Merdiven | 150 × 40 cm · gövde 8 cm | 7 basamak |

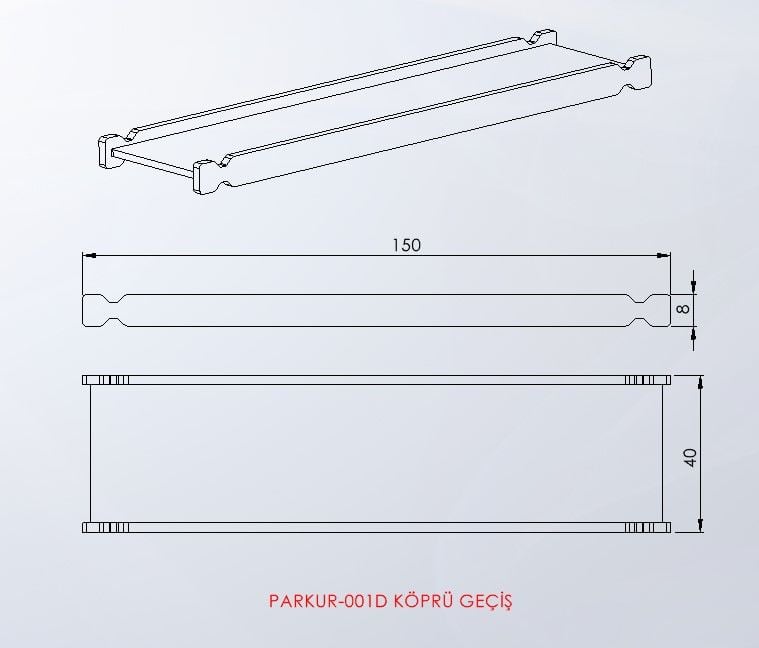

| PARKUR-001-D | Köprü Geçiş | 150 × 40 cm · gövde 8 cm | İki uçtan bloklara oturur |

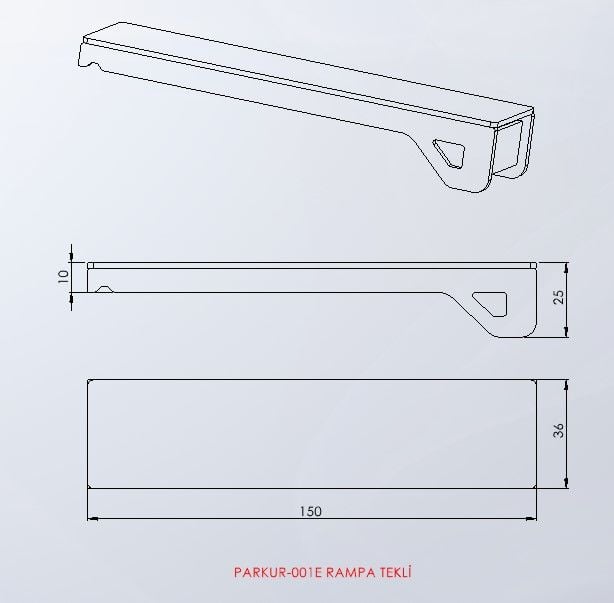

| PARKUR-001-E | Rampa Tekli | 150 × 36 cm · h 25 cm | Platform kalınlığı 10 cm |

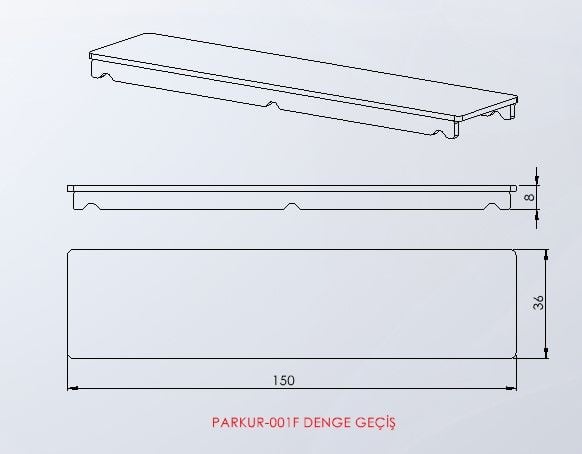

| PARKUR-001-F | Denge Geçiş | 150 × 36 cm · gövde 8 cm | Alt yüzeyde oturma çentikleri |

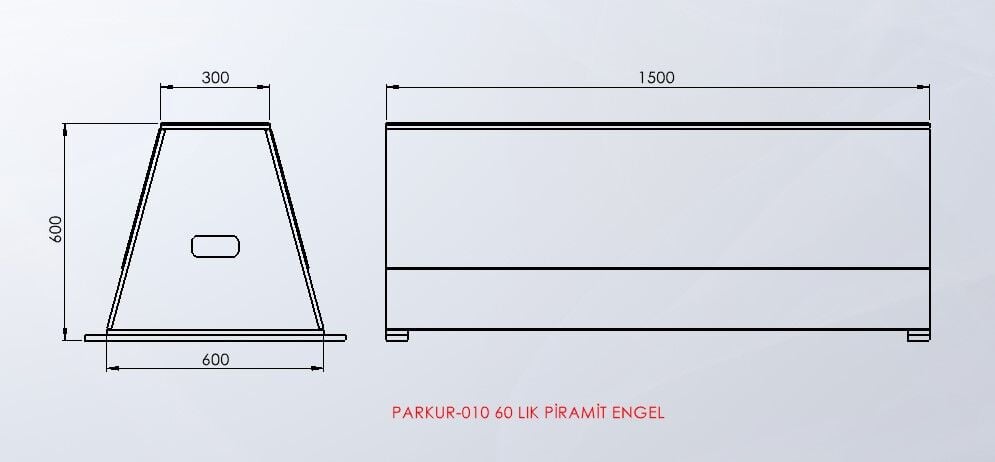

| PARKUR-010 | 60'lık Piramit Engel | 1.500 × 600 mm · h 600 mm | Üst genişlik 300 mm |

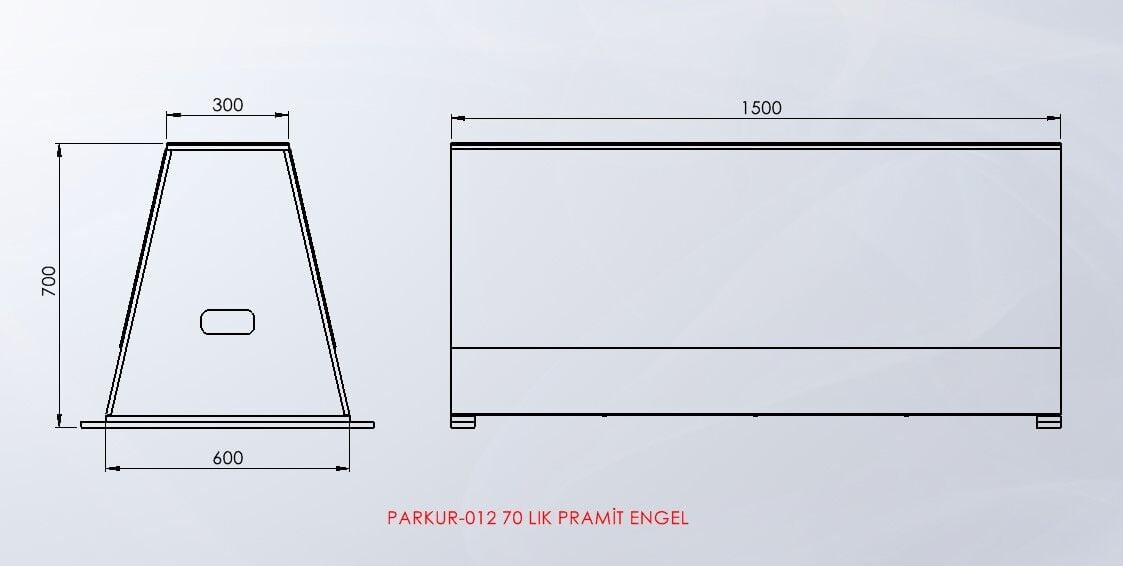

| PARKUR-012 | 70'lik Piramit Engel | 1.500 × 600 mm · h 700 mm | Üst genişlik 300 mm |

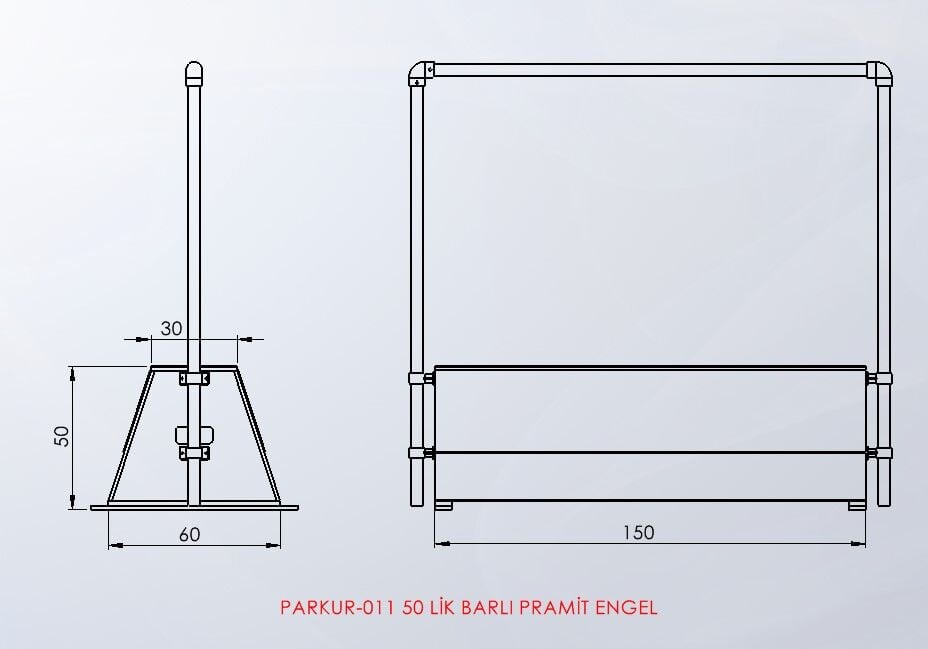

| PARKUR-011 | 50'lik Barlı Piramit Engel | 150 cm · taban 60 cm · h 50 cm | Üst 30 cm, dikey barlı |

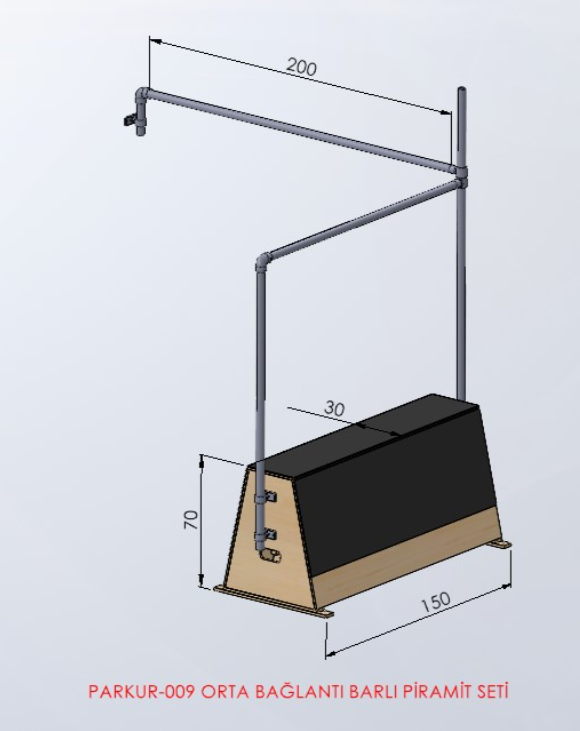

| PARKUR-009 | Orta Bağlantılı Barlı Piramit Seti | 150 cm · h 70 cm | Bar açıklığı 200 cm, üst 30 cm |

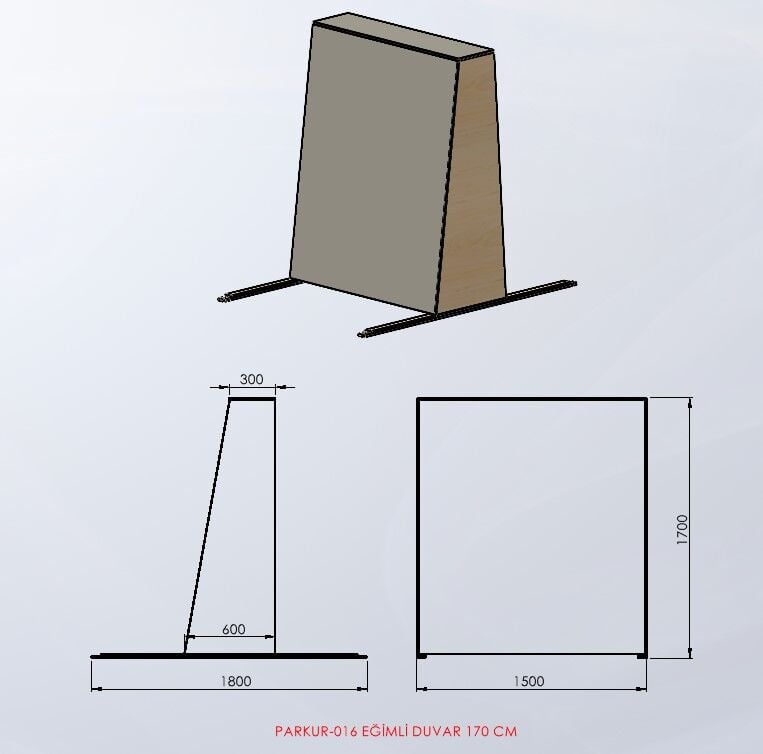

| PARKUR-016 | Eğimli Duvar 170 cm | 1.500 mm genişlik · h 1.700 mm | Üst derinlik 300 mm · ayak 1.800 mm |

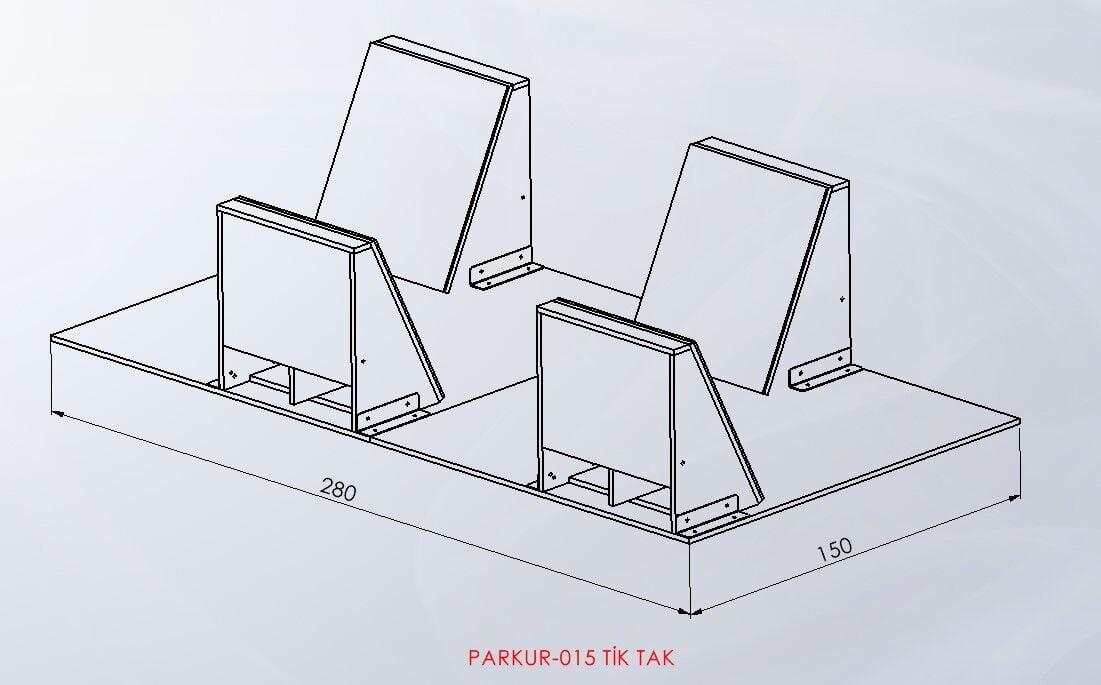

| PARKUR-015 | Tik Tak | Platform 280 × 150 cm | Karşılıklı eğimli panolar |

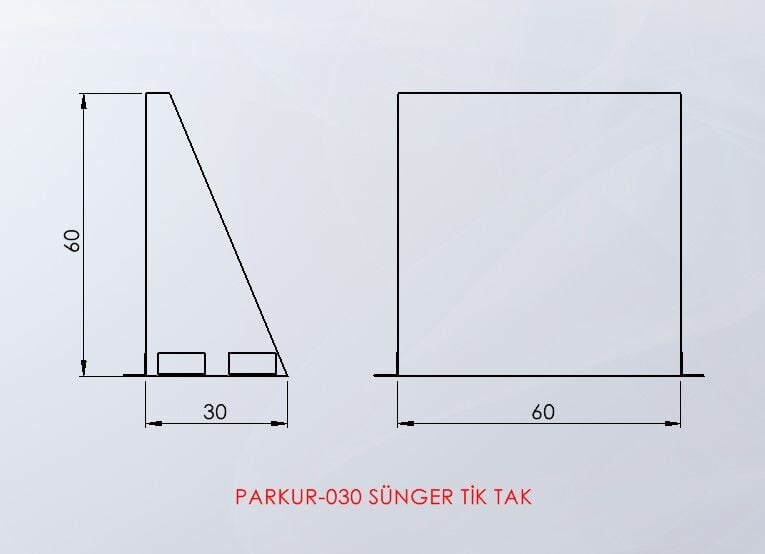

| PARKUR-030 | Sünger Tik Tak | 60 × 60 cm · taban 30 cm | Sünger gövde |

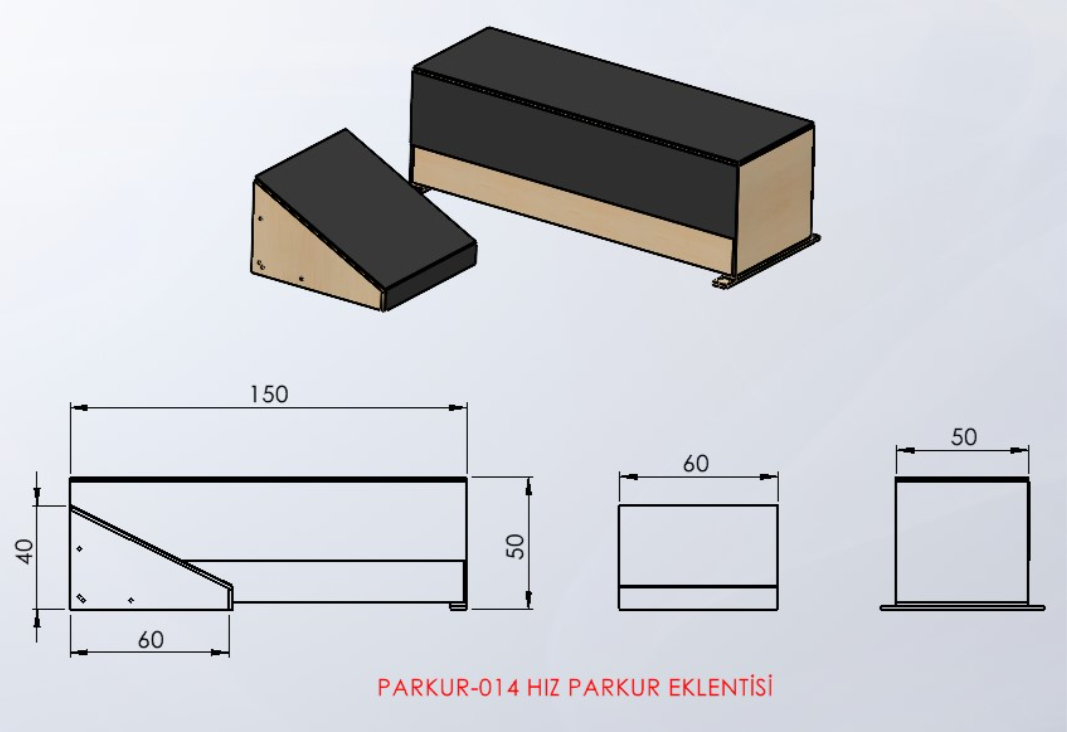

| PARKUR-014 | Hız Parkur Eklentisi | 150 × 50 × 50 cm | Rampa 60 cm taban · 40 cm yükseklik |

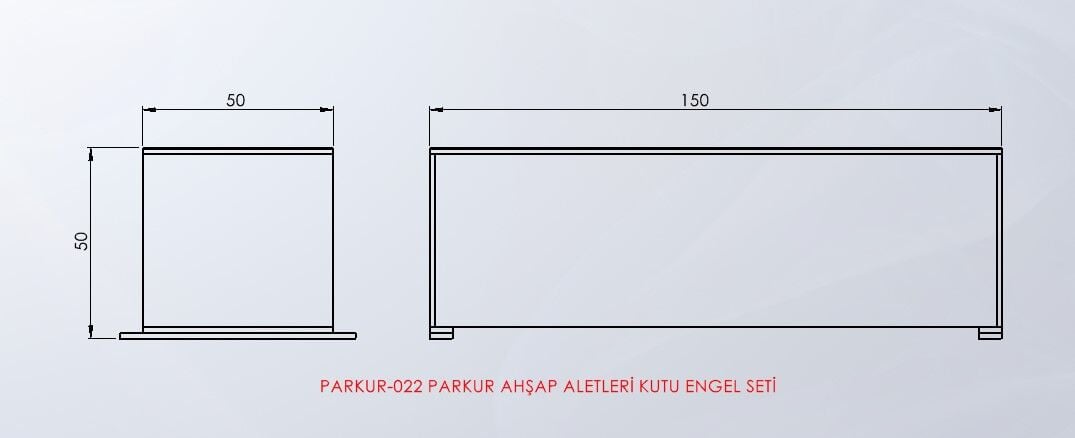

| PARKUR-022 | Ahşap Kutu Engel Seti | 150 × 50 × 50 cm | Tabana sabitleme ayaklı |

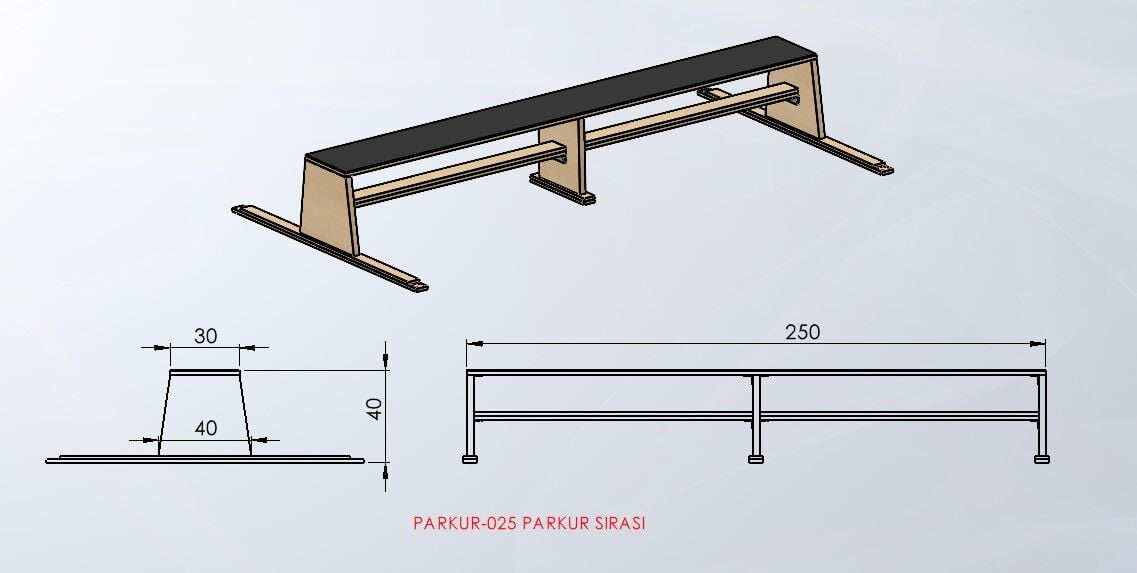

| PARKUR-025 | Parkur Sırası | 250 cm · h 40 cm | Üst 30 cm · taban 40 cm |

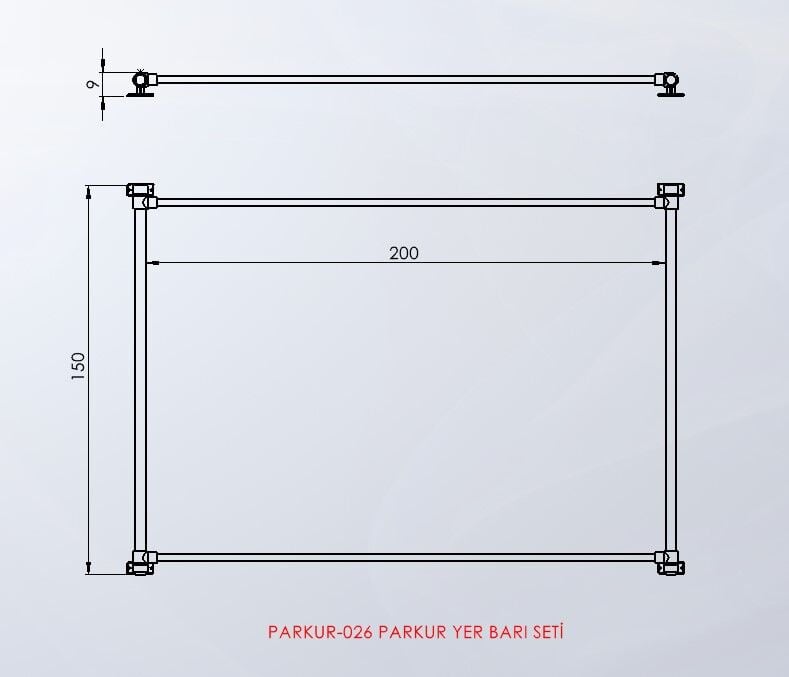

| PARKUR-026 | Parkur Yer Barı Seti | 200 × 150 cm | Profil yüksekliği 9 cm |

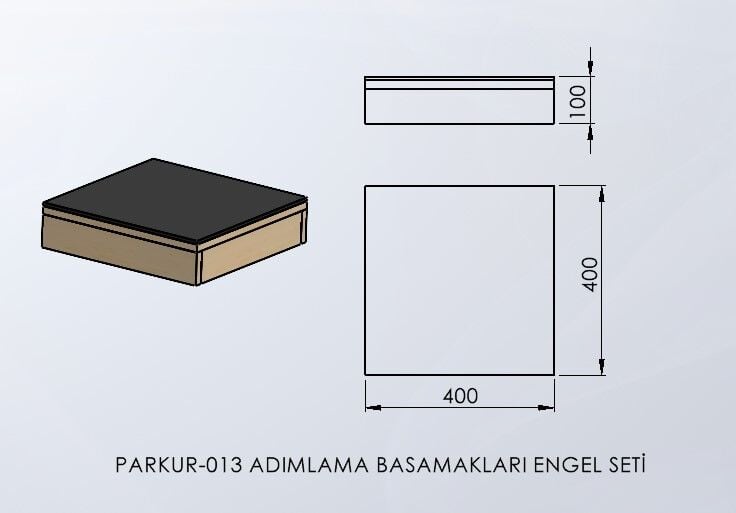

| PARKUR-013 | Adımlama Basamakları | 400 × 400 × 100 mm | Üstü kaplamalı |

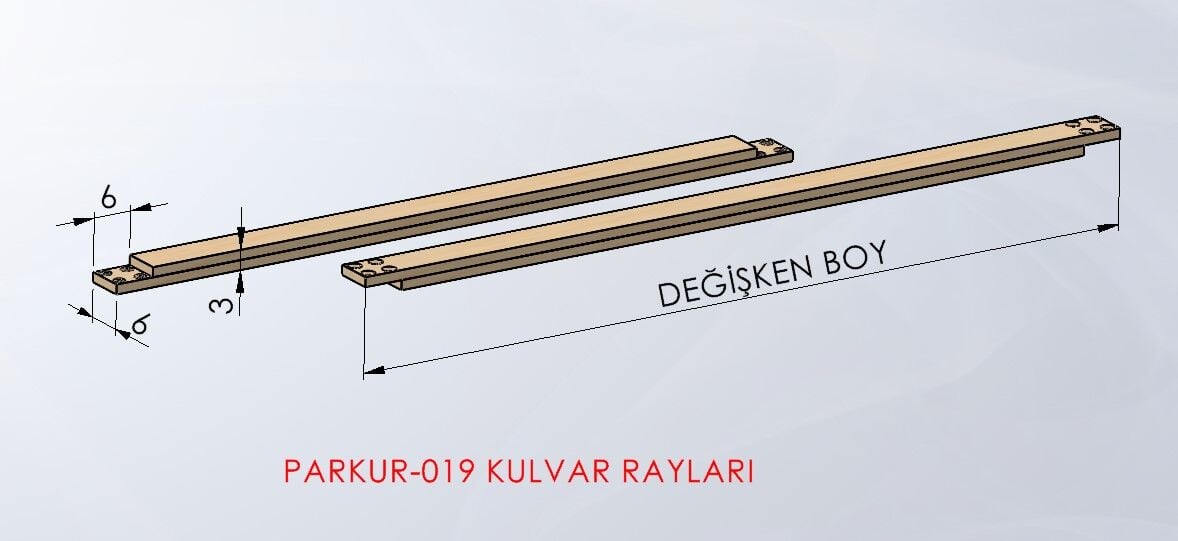

| PARKUR-019 | Kulvar Rayları | Kesit 6 × 6 cm · h 3 cm | Boy değişken |

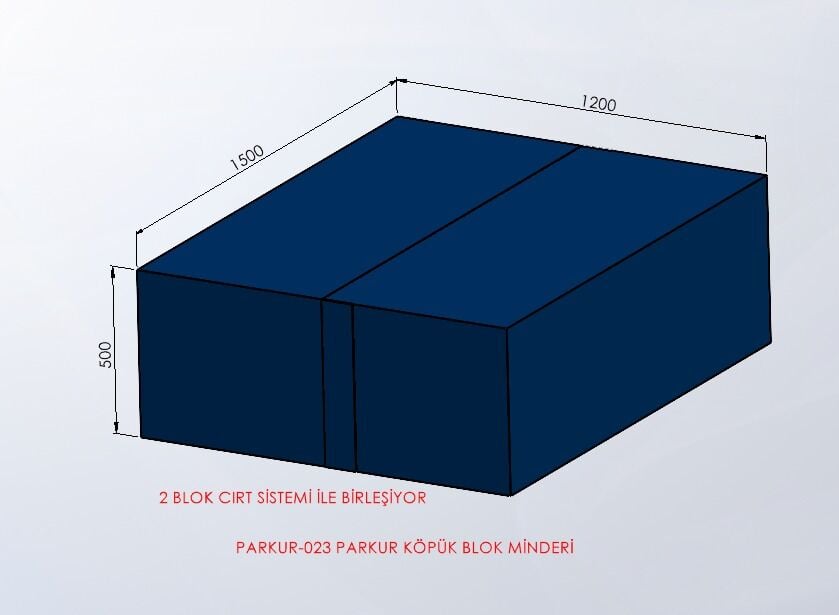

| PARKUR-023 | Köpük Blok Minderi | 1.500 × 1.200 × 500 mm | 2 blok cırt ile birleşir |

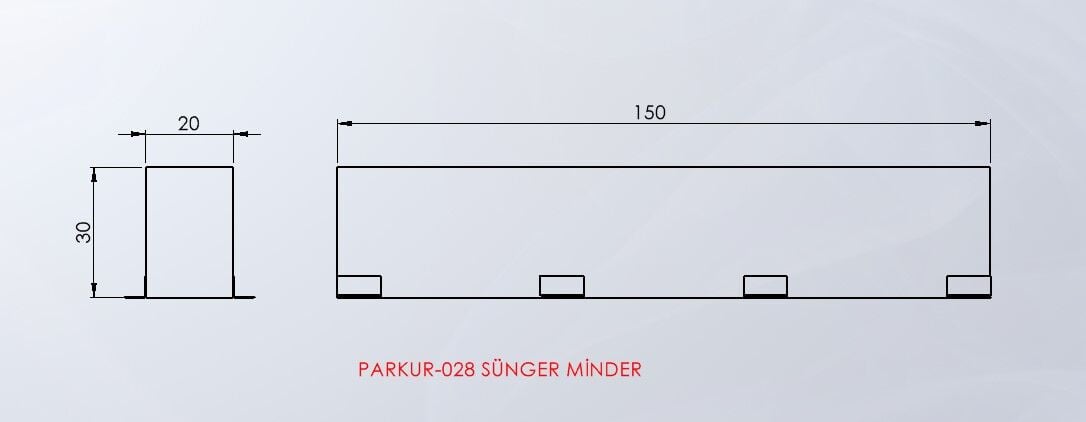

| PARKUR-028 | Sünger Minder | 150 × 20 × 30 cm | Zemine sabitleme dilli |

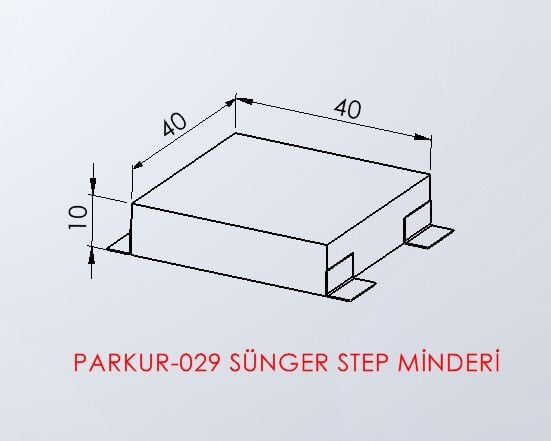

| PARKUR-029 | Sünger Step Minderi | 40 × 40 × 10 cm | Zemine sabitleme dilli |
Teknik çizimler
Aşağıdaki çizimler ürün kayıtlarımızdaki teknik resimlerdir. Ölçüler santimetre veya milimetre olarak çizim üzerinde işaretlidir.
Şartname madde başlıkları
Aşağıdaki maddeler bir parkur ekipmanı alım şartnamesinde en sık yer alan başlıklardır. Üçüncü sütun, o maddenin karşılığının bu sayfada hazır olup olmadığını gösterir.
| No | Madde | Açıklama | Durum |
|---|---|---|---|
| 1 | Kapsam | Bu şartname, beden eğitimi ve spor yüksekokulu (BESYO) özel yetenek sınavı, POMEM/PMYO fiziki yeterlilik sınavı ve jandarma/askerî okul giriş parkurlarında kullanılacak parkur istasyonlarını kapsar. | Kurum yazar |
| 2 | Set bileşenleri ve adet | İdare, parkur kurgusuna göre istasyon listesini ve her istasyondan kaç adet isteneceğini belirtir. Yukarıdaki ölçü tablosu, teklif edilen ürünlerin karşılığını gösterir. | Kurum yazar |
| 3 | Ana blok ölçüsü | 60 × 60 × 60 cm. Üç yüzeyi boşluklu, üst yüzeyi kapalı; köprü, merdiven ve rampa parçalarının oturacağı yuvalara sahip olacaktır. | Tabloda hazır |
| 4 | Geçiş elemanı ölçüleri | Köprü geçiş ve merdiven 150 × 40 cm; denge geçiş ve rampa 150 × 36 cm. Gövde kalınlığı 8 cm, rampa platform kalınlığı 10 cm. | Tabloda hazır |
| 5 | Piramit engel kademesi | Aynı ailede 50 / 60 / 70 cm yükseklik kademeleri bulunacaktır. Taban genişliği 600 mm, üst genişlik 300 mm, gövde uzunluğu 1.500 mm. | Tabloda hazır |
| 6 | Eğimli duvar | Yükseklik 1.700 mm, genişlik 1.500 mm, üst derinlik 300 mm. Devrilmeye karşı taban ayak açıklığı 1.800 mm olacaktır. | Tabloda hazır |
| 7 | Denge ve adımlama istasyonları | Parkur sırası 250 cm uzunluk ve 40 cm yükseklik; adımlama basamakları 400 × 400 × 100 mm; yer barı seti 200 × 150 cm kurulum alanı. | Tabloda hazır |
| 8 | Koruma minderleri | Köpük blok minderi 1.500 × 1.200 × 500 mm, iki blok cırt bandı ile birleşecektir. Sünger minder 150 × 20 × 30 cm, step minderi 40 × 40 × 10 cm. | Tabloda hazır |
| 9 | Sünger yoğunluğu ve kılıf | Minder dolgusunun yoğunluğu (kg/m³) ve kılıf gramajı (gr/m²) idarenin isteğine göre belirtilir. | Teknik ekipten |
| 10 | Taşıyıcı profil ve et kalınlığı | Metal gövdeli istasyonlarda profil kesiti ve et kalınlığı, ahşap gövdeli istasyonlarda levha cinsi ve kalınlığı teklif ekinde bildirilir. | Teknik ekipten |
| 11 | Yüzey işlemi | Metal yüzeylerde boya veya kaplama türü, ahşap yüzeylerde vernik ya da laminasyon bilgisi teklif ekinde bildirilir. | Teknik ekipten |
| 12 | Zemine sabitleme | Kulvar rayları, yer barı seti ve sünger istasyonları taban plakası veya sabitleme dili ile zemine tespit edilebilir olacaktır. Sabitleme elemanları teklife dâhildir. | Tabloda hazır |
| 13 | Kurulum alanı | Maxi paket 527 cm, orta paket 522 cm toplam uzunluk ister. İdare, kullanılabilir salon veya koridor uzunluğunu ve tavan yüksekliğini şartnamede belirtir. | Kurum yazar |
| 14 | Renk | İdare renk tercihini belirtir; belirtilmediğinde standart renk uygulanır. | Kurum yazar |
| 15 | Garanti ve satış sonrası | Garanti süresi ve kapsamı teklif mektubunda ayrıca belirtilir. | Teklifte belirtilir |
| 16 | Montaj | Montaj ve kurulum hizmeti Ankara ili sınırları içinde verilir; ürün tedariki Türkiye genelinde yapılır. Ankara dışındaki işlerde montaj kapsamı teklif aşamasında değerlendirilir. | Teklifte belirtilir |
Kurumsal alım süreci
Okul, üniversite, il müdürlüğü, akademi ve komutanlık alımlarında ihtiyaç listenizi veya sınav talimatınızı iletmeniz yeterlidir. Ürün eşleştirmesini biz yaparız, kaşeli ve imzalı teklif mektubunu hazırlarız. Talep edilmesi hâlinde proforma fatura düzenlenir. Teklif fiyatlarımız, yaklaşık maliyet hesabınıza uygun olması için KDV hariç birim fiyat üzerinden gösterilir.
Bu şartname için ürün eşleştirmesi ve teklif
Sınav talimatınızdaki istasyon listesini gönderin; hangi ürünün hangi maddeyi karşıladığını yazılı olarak bildirelim.
Kurumsal teklif formunu doldurunWhatsApp: 0501 317 82 13Sık sorulan sorular
- BESYO parkuru için en az hangi istasyonlar gerekir?
- Özel yetenek sınavı parkurları kurumdan kuruma değişir; yaygın kurgu bir ana blok grubu, köprü ve denge geçişi, kademeli piramit engeller, eğimli duvar ve koruma minderlerinden oluşur. Yukarıdaki ölçü tablosu bu istasyonların karşılığını gösterir; sınav talimatınızdaki istasyon listesini iletirseniz eşleştirmeyi biz yaparız.
- Parkur seti ne kadar alan ister?
- Maxi paket 527 cm, orta paket 522 cm toplam uzunluk ister; genişlik ana blok ölçüsüyle 60 cm, geçiş elemanlarıyla 40 cm'e kadar iner. Eğimli duvarın taban ayak açıklığı 1.800 mm olduğu için önünde ve arkasında serbest alan bırakılmalıdır.
- Piramit engellerin yükseklik kademeleri neden önemli?
- Sınav talimatları çoğunlukla engel yüksekliğini santimetre olarak belirtir. Aynı ailede 50, 60 ve 70 cm kademeleri bulunduğu için şartnameye tek bir yükseklik yazmak yerine kademe aralığı yazılabilir; bu, teklif toplarken rekabeti daraltmaz.
- Ölçüleri şartnameme doğrudan yazabilir miyim?
- Evet. Bu sayfadaki ölçüler kataloğumuzdaki ürünlerin teknik çizimlerinden alınmıştır ve olduğu gibi kopyalanabilir. Malzeme ile ilgili maddeler için teknik ekibimize yazmanız gerekir; tabloda bunlar Teknik ekipten olarak işaretlidir.
- Özel ölçü üretimi yapıyor musunuz?
- Kurumunuzun sınav talimatı farklı bir ölçü istiyorsa o ölçüde üretim yapılabilir. Talep ettiğiniz ölçüyü kurumsal teklif formundan iletmeniz yeterlidir.
- Kaşeli ve imzalı teklif alabilir miyim?
- Evet. Kurum adına yapılan taleplerde kaşeli ve imzalı teklif mektubu düzenlenir; talep edilmesi hâlinde proforma fatura da eklenir. Teklif fiyatlarımız KDV hariç birim fiyat üzerinden gösterilir.
