Hakem Masası, Hakem Koltuğu ve Hakem Kulesi Teknik Şartnamesi
Hakem Masası, Hakem Koltuğu ve Hakem Kulesi Teknik Şartnamesi
Salon ve saha müsabakalarında kullanılan hakem masası, voleybol hakem koltuğu ve kulesi ile tenis hakem koltuğunun ölçüleri ve şartname madde başlıkları. Bütün ölçüler kataloğumuzdaki ürünlerin teknik çizimlerinden alınmıştır ve şartname metninize doğrudan aktarılabilir.
Bu sayfa nasıl kullanılır. Ölçü tablosu, teklif edilen ürünlerin çizimlerden okunan gerçek değerlerini gösterir; şartnamenize kopyalayabilirsiniz. Madde tablosunun son sütunu, hangi bilginin bu sayfada hazır olduğunu ve hangisi için teknik ekibimize yazmanız gerektiğini belirtir. Bu sayfa bilgilendirme amaçlıdır.
Ölçü tablosu — kalem kalem
| Ürün kodu | Kalem | Ölçü | Not |
|---|---|---|---|
| HKM-002 | Hakem Masası | 2.336 × 828 mm · h 800 mm | Tekerlekli · önü kapalı panel |

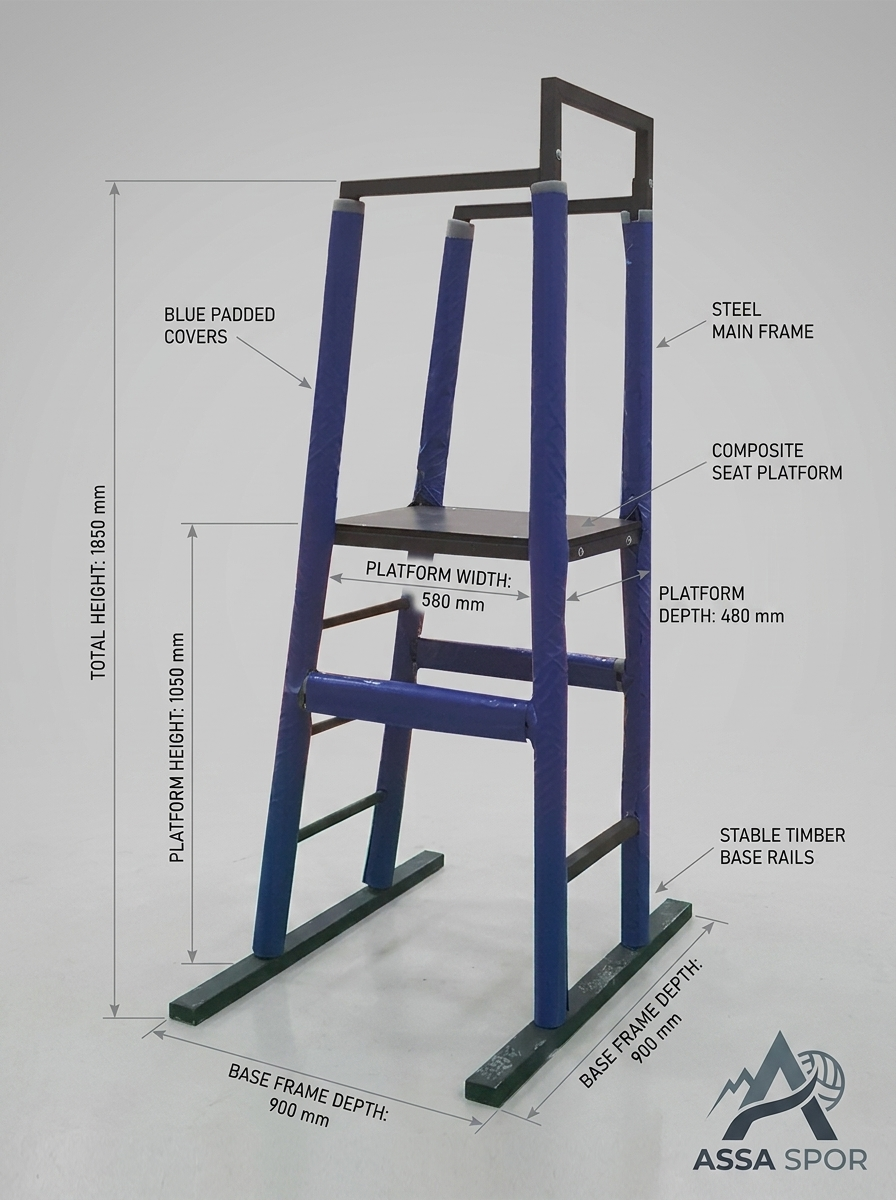

| VLY-008 | Voleybol Hakem Koltuğu | h 1.850 mm · platform h 1.050 mm | Platform 580 × 480 mm · taban rayı 900 mm |
| VLY-042 | Voleybol Hakem Kulesi (tek parça) | h 1.950 mm · taban 680 × 380 mm | Basamak aralığı 200 mm · derinlik 70 mm |

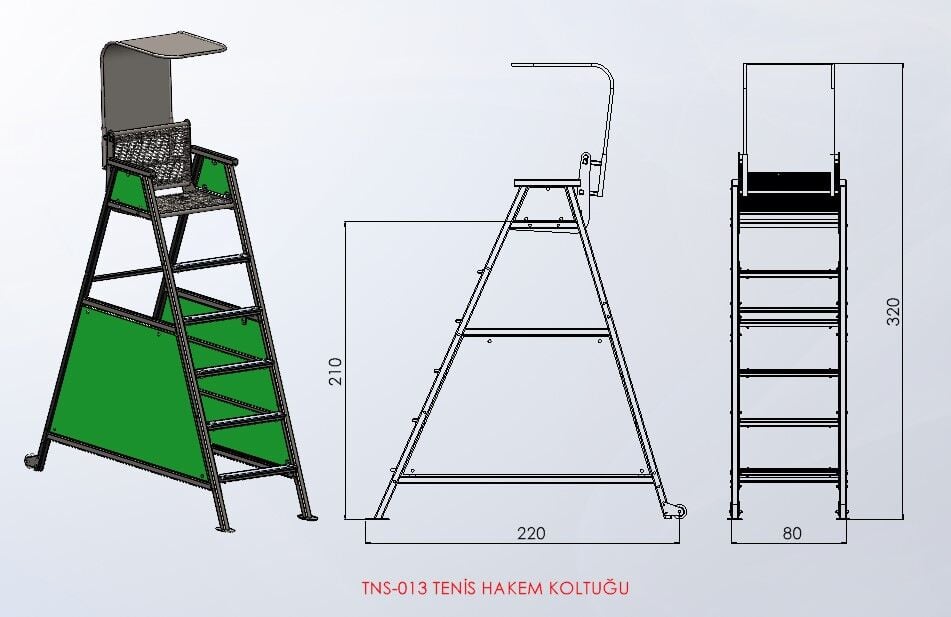

| TNS-013 | Tenis Hakem Koltuğu | h 320 cm · oturma h 210 cm | Taban 220 cm · genişlik 80 cm · güneşlikli |
Teknik çizimler
Aşağıdaki çizimler ürün kayıtlarımızdaki teknik resimlerdir. Ölçüler santimetre veya milimetre olarak çizim üzerinde işaretlidir.
Şartname madde başlıkları
| No | Madde | Açıklama | Durum |
|---|---|---|---|
| 1 | Kapsam | Bu şartname; salon ve saha müsabakalarında kullanılacak hakem masası, hakem koltuğu ve hakem kulesi kalemlerini kapsar. | Kurum yazar |
| 2 | Kalem listesi ve adet | İdare, salon ya da saha sayısına göre hangi kalemden kaç adet isteneceğini belirtir. | Kurum yazar |
| 3 | Hakem masası ölçüsü | 2.336 × 828 mm, çalışma yüksekliği 800 mm. Ön yüzü kapalı panelli olacak, masa üstünde skorbord ve evrak için kesintisiz çalışma yüzeyi bulunacaktır. | Tabloda hazır |
| 4 | Hakem masası hareketliliği | Masa tekerlekli olacak; müsabaka dışında salon kenarına alınabilecektir. Tekerlek tipi ve frenli olup olmadığı teklif ekinde bildirilir. | Kısmen hazır |
| 5 | Voleybol hakem koltuğu ölçüsü | Toplam yükseklik 1.850 mm, oturma platformu yüksekliği 1.050 mm; platform 580 × 480 mm. Taban rayı derinliği 900 mm olacaktır. | Tabloda hazır |
| 6 | Hakem koltuğu güvenlik donanımı | Dikmeler pedli kılıf ile kaplanacak, oturma platformu kaymaz yüzeyli olacaktır. Ped kalınlığı ve kılıf malzemesi teklif ekinde bildirilir. | Teknik ekipten |
| 7 | Hakem kulesi ölçüsü | Tek parça kule yüksekliği 1.950 mm, taban 680 × 380 mm. Basamak aralığı 200 mm, basamak derinliği 70 mm olacaktır. | Tabloda hazır |
| 8 | Zemin koruması | Kule ve koltuk ayaklarında zemin pabucu bulunacak, salon zeminini çizmeyecektir. | Tabloda hazır |
| 9 | Tenis hakem koltuğu ölçüsü | Toplam yükseklik 320 cm, oturma yüksekliği 210 cm; taban açıklığı 220 cm, genişlik 80 cm. Üstte güneşlik bulunacaktır. | Tabloda hazır |
| 10 | Taşıyıcı profil ve et kalınlığı | Kullanılan profil kesiti ve et kalınlığı teklif ekinde bildirilir. | Teknik ekipten |
| 11 | Yüzey işlemi | Metal yüzeylerde boya veya kaplama türü, panel yüzeylerinde malzeme ve kalınlık bilgisi teklif ekinde bildirilir. | Teknik ekipten |
| 12 | Renk ve logo | İdare renk tercihini ve varsa panel üzerine uygulanacak logo/yazı talebini belirtir. | Kurum yazar |
| 13 | Taşıma kapasitesi | Hakem koltuğu ve kulesinin beyan edilen taşıma kapasitesi teklif ekinde bildirilir. | Teknik ekipten |
| 14 | Garanti ve satış sonrası | Garanti süresi ve kapsamı teklif mektubunda ayrıca belirtilir. | Teklifte belirtilir |
| 15 | Montaj | Ürün tedariki Türkiye genelinde yapılır. Montaj ve kurulum Ankara ili içinde rutin hizmetimizdir; Ankara dışındaki işlerde montajı proje bazlı değerlendirir ve kapsamını teklif aşamasında netleştiririz. | Teklifte belirtilir |
Kurumsal alım süreci
Kalem listenizi veya şartnamenizi iletmeniz yeterlidir; ürün eşleştirmesini biz yaparız ve hangi ürünün hangi maddeyi karşıladığını yazılı olarak bildiririz. Kaşeli ve imzalı teklif mektubu düzenlenir, talep edilmesi hâlinde proforma fatura eklenir. Teklif fiyatlarımız, yaklaşık maliyet hesabınıza uygun olması için KDV hariç birim fiyat üzerinden gösterilir.
Bu şartname için ürün eşleştirmesi ve teklif
Salonunuzun kaç sahası olduğunu ve hangi kalemlerden kaç adet istediğinizi gönderin.
Kurumsal teklif formunu doldurunWhatsApp: 0501 317 82 13Sık sorulan sorular
- Hakem masasının standart ölçüsü nedir?
- Kataloğumuzdaki HKM-002 kodlu modelin teknik çiziminde ölçüler 2.336 × 828 mm, çalışma yüksekliği 800 mm'dir. Salonunuzun kenar boşluğu dar ise özel ölçü üretimi yapılabilir; şartnameye ölçü aralığı yazmak rekabeti daraltmaz.
- Hakem koltuğu ile hakem kulesi arasındaki fark nedir?
- Hakem koltuğu (VLY-008) 1.850 mm toplam yükseklikte, platformu 1.050 mm'de olan, dikmeleri pedli bir oturma sistemidir. Hakem kulesi (VLY-042) 1.950 mm yüksekliğinde, merdivenli ve yan panelli tek parça bir gövdedir. Müsabaka salonlarında kule, antrenman salonlarında koltuk daha yaygın tercih edilir.
- Salon zeminini çizer mi?
- Kule ve koltuk ayaklarında zemin pabucu bulunur. Parke veya PVC zeminli salonlarda bu maddenin şartnamede açıkça yer alması, teslim sonrası tartışmayı önler.
- Hakem masası tekerlekli mi?
- HKM-002 tekerlekli gövdeye sahiptir; müsabaka dışında salon kenarına alınabilir. Tekerleğin frenli olup olmadığı ve tekerlek tipi teklif ekinde bildirilir.
- Ölçüleri şartnameme doğrudan yazabilir miyim?
- Evet. Bu sayfadaki ölçüler kataloğumuzdaki ürünlerin teknik çizimlerinden alınmıştır. Ped kalınlığı, profil kesiti ve taşıma kapasitesi gibi malzeme maddeleri için teknik ekibimize yazmanız gerekir.
- Kurum adına nasıl teklif alırım?
- Kalem listenizi kurumsal teklif formundan iletmeniz yeterlidir. Kaşeli ve imzalı teklif mektubu düzenlenir, talep edilmesi hâlinde proforma fatura eklenir. Fiyatlarımız KDV hariç birim fiyat üzerinden gösterilir.
