Voleybol salonu alımında direk, hakem kulesi ve antrenman üniteleri çoğu zaman tek listede toplanır; ama her birinin ölçü ve montaj gereksinimi farklıdır. Bu sayfada ASSA SPOR’un ürettiği voleybol antrenman ekipmanlarının ölçülendirilmiş teknik çizimlerini ve şartnamede bulunması gereken madde başlıklarını bulacaksınız.
- 10 ürünün ölçü çizimi
- Direk 1.800–2.430 mm
- Hakem kulesi ve masası
- 10 şartname maddesi
Şartname metnini teknik ekibimizden isteyin
Salon tipine göre ekipman
Okul ve çok amaçlı salonlarda teleskobik direk tercih edilir: VLY-046 modelinde direk çapı 110 mm, yükseklik 1.800–2.430 mm arasında ayarlanır ve zemin soketiyle sabitlenir. Yükseklik ayarı sayesinde aynı direk hem voleybol hem de farklı yaş gruplarının antrenmanı için kullanılabilir.
Müsabaka salonlarında hakem kulesi ve hakem masası da listeye girer. VLY-042 hakem kulesi 1.950 mm yüksekliğinde, 680 × 380 mm tabanlıdır; HKM-002 hakem masası 2.336 × 828 mm ölçüsünde ve tekerleklidir. Antrenman tarafında blok tahtası (VLY-041, 950 × 600 mm, 12 mm kontrplak) ve blok seti kullanılır. Voleybol antrenman ekipmanlarını inceleyebilirsiniz.
İletişim Formundan Teklif İsteyin Salon ölçünüzü WhatsApp’tan gönderin Hemen Arayın: 0501 317 82 13
Ölçüler ASSA SPOR üretim çizimlerinden alınmıştır. Montaj ve kurulum Ankara ili sınırları içinde verilir; ürün tedariki Türkiye genelinde yapılır.
Bu sayfa bir örnek şartname yardımcısıdır
Ölçüler ASSA SPOR’un kendi üretim çizimlerinden alınmıştır ve kendi ürünlerimizi tanımlar. Kurumunuzun teknik şartnamesini yazarken başlangıç noktası olarak kullanabilirsiniz; şartnamenin idari kısmı ve nihai sorumluluk kurumunuza aittir. Malzeme kalınlığı ve dolgu değerlerini şartname talep formundan isteyebilir veya 0501 317 82 13 hattından teknik ekibimize sorabilirsiniz.
Ürün ölçüleri ve teknik çizimler
Doğrulanmış ölçüler
Aşağıdaki değerler ilgili ürünlerin üretim çizimlerinden okunmuştur. Diğer kalemlerin ölçüleri çizimlerde görülebilir.
| Ürün | Kod | Ölçü ve teknik bilgi |
|---|---|---|

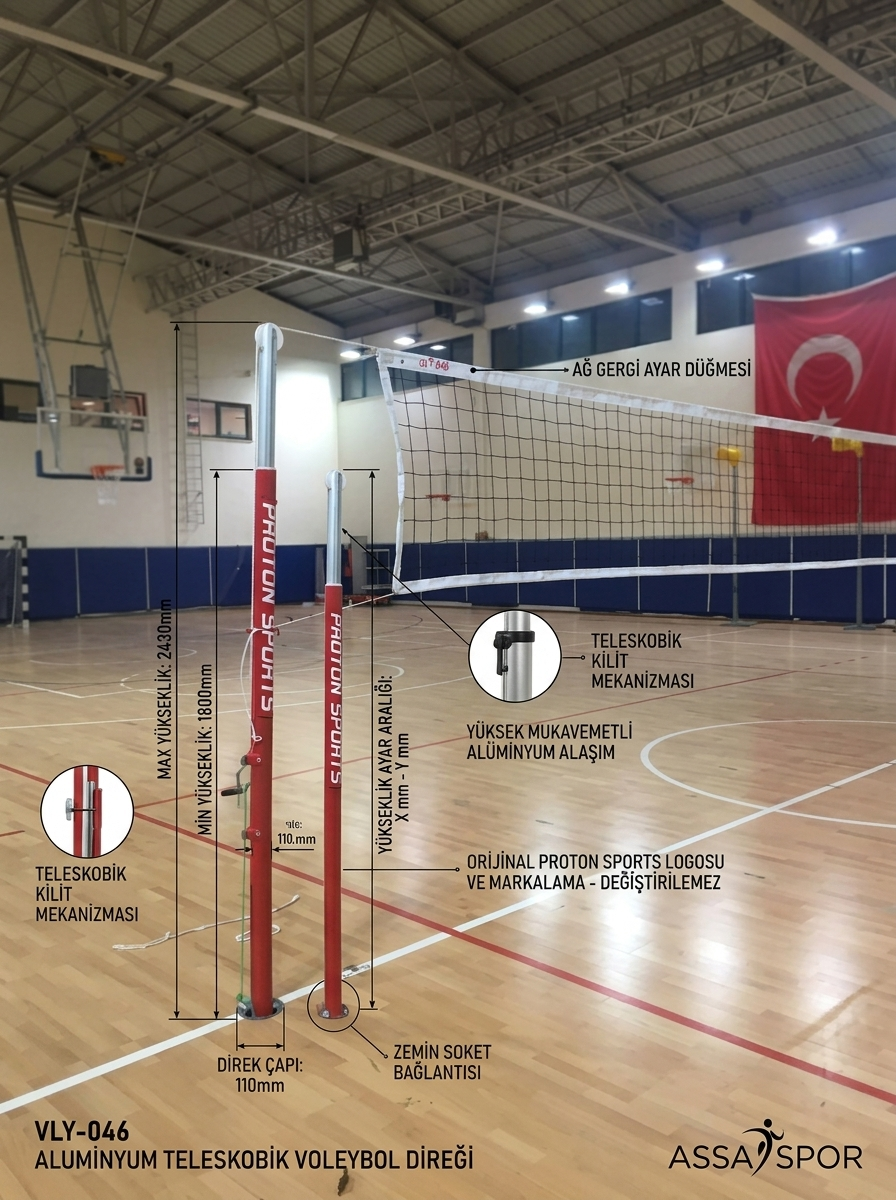

| Alüminyum teleskobik voleybol direği | VLY-046 | Direk çapı 110 mm · yükseklik 1.800–2.430 mm (teleskobik) · teleskobik kilit mekanizması · zemin soket bağlantısı · ağ gergi ayar düğmesi · yüksek mukavemetli alüminyum alaşım |

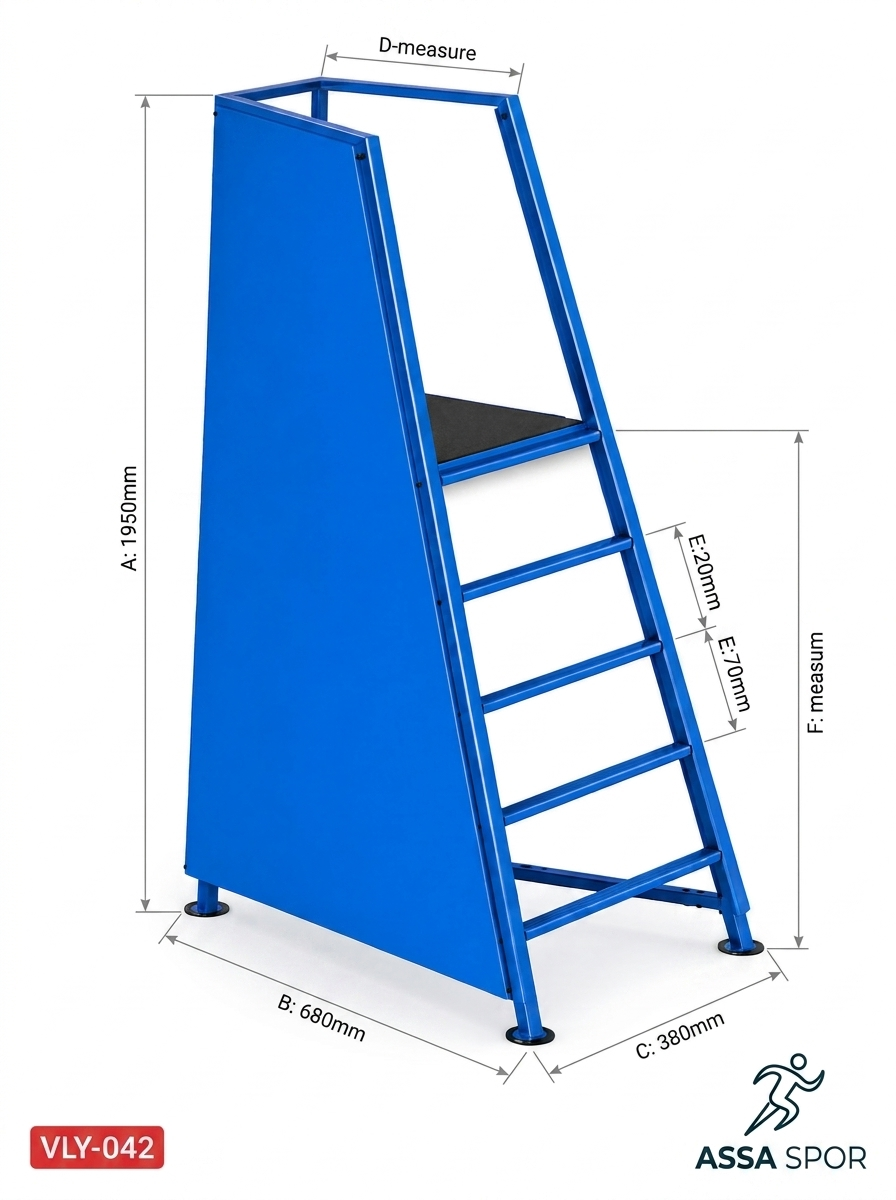

| Voleybol hakem kulesi (tek parça) | VLY-042 | Yükseklik 1.950 mm · taban 680 × 380 mm · basamaklı çıkış · tabanda ayak pabuçları |

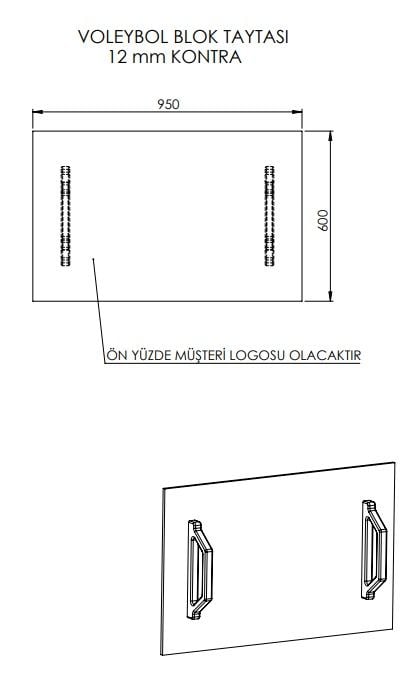

| Voleybol blok tahtası | VLY-041 | 950 × 600 mm · 12 mm kontrplak · çift tutamak · ön yüzde kurum logosu uygulanabilir |

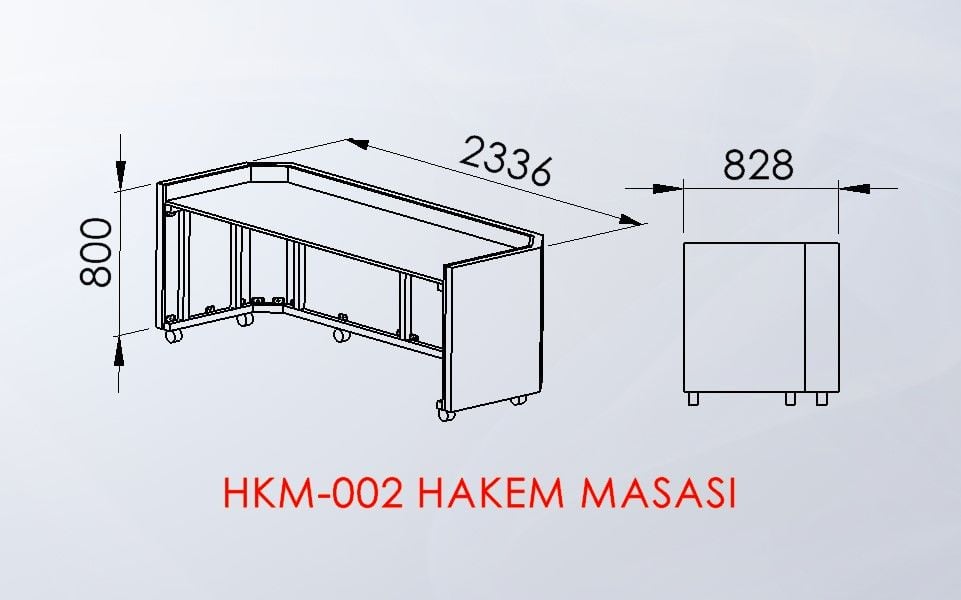

| Hakem masası | HKM-002 | 2.336 × 828 mm · yükseklik 800 mm · tekerlekli |
Ölçülendirilmiş teknik çizimler
Şartnamede bulunması gereken maddeler
Madde başlıkları
“Teknik ekipten” yazan maddelerin sayısal değerlerini şartnamenize yazmadan önce bizimle teyit edin.
| Madde | İçerik | Durum |
|---|---|---|
| 1. Genel tanım | İşin konusu, salon ve kullanım amacı (okul / kulüp / müsabaka) | Kurum yazar |
| 2. Direk sistemi | Direk çapı, yükseklik ayar aralığı, teleskobik kilit, zemin soket tipi | Tabloda hazır |
| 3. Ağ ve gergi | Ağ gergi mekanizması, file göz aralığı, bağlantı elemanları | Teknik ekipten |
| 4. Hakem kulesi | Yükseklik, taban ölçüsü, basamak düzeni, devrilme emniyeti | Kısmen hazır |
| 5. Hakem masası | Masa ölçüsü ve yüksekliği, tekerlek ve fren, koruma pedi | Tabloda hazır |

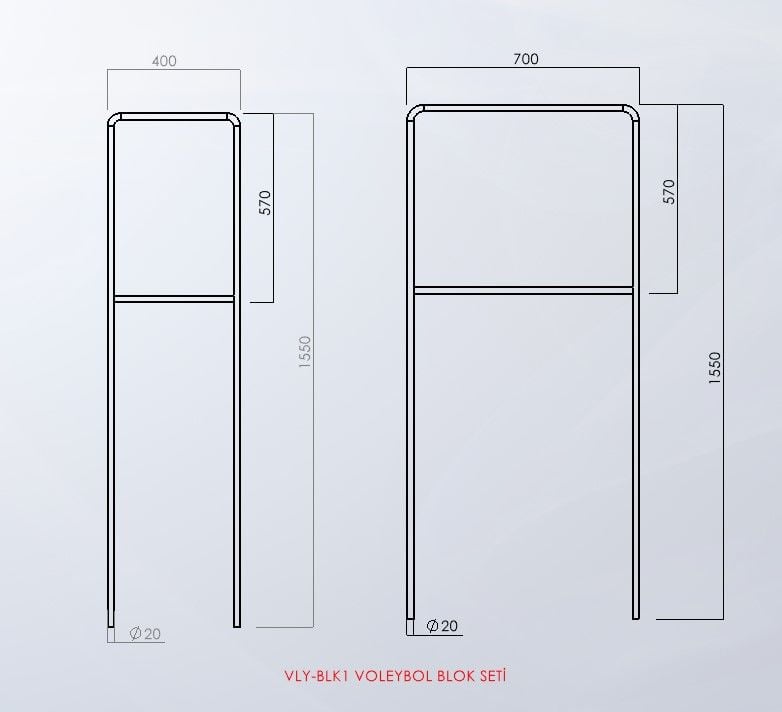

| 6. Antrenman üniteleri | Blok tahtası ve blok seti ölçüleri, smaç aparatı ayar aralığı | Kısmen hazır |
| 7. Malzeme | Profil kesiti ve et kalınlığı, alaşım sınıfı, boya/eloksal tipi | Teknik ekipten |
| 8. Montaj ve zemin | Zemin soketi montajı, zemin tipi, sabitleme yöntemi | Kurum + firma |
| 9. Garanti ve satış sonrası | Garanti süresi, yedek parça temini | Teklifte belirtilir |
| 10. Teklif ekinde istenecekler | Teknik föy, ölçü çizimi, uygunluk beyanı, referans listesi | Hazır |
Şartname yazarken dikkat edilecekler
Direk yüksekliğini aralık yazın
Teleskobik direklerde tek bir yükseklik değil, ayar aralığı yazılmalıdır. Aksi halde sabit direkler ile teleskobik direkler aynı kalemde karşılaştırılır.
Zemin soketini ayrı tanımlayın
Direk fiyatı ile zemin soketi montajı ayrı kalemlerdir. Zemin tipini (parke, PVC, beton) yazarsanız montaj yöntemi netleşir.
Hakem kulesinde devrilme emniyeti
Kule yüksekliği kadar taban ölçüsü de önemlidir. Taban ölçüsü yazılmazsa dar tabanlı, devrilme riski yüksek ürünler teklif edilebilir.
Blok tahtasında malzeme kalınlığı
Kontrplak kalınlığı (VLY-041’de 12 mm) yazılmazsa ürün ömrü çok değişir. Kurum logosu isteniyorsa bunu da şartnameye ekleyin.
Salon planlaması
Saha çevresi güvenlik alanı
Direk ve kule saha çizgisinin dışına yerleştirilir. Salonun net ölçüsü, saha ölçüsünden belirgin biçimde büyük olmalıdır.
Tavan yüksekliği
Direk maksimum yüksekliği 2.430 mm olsa da oyun için gereken tavan boşluğu çok daha fazladır; salon yüksekliğini branşa göre planlayın.
Zemin soketi konumu
Soketler beton dökümü aşamasında yerleştirilirse en sağlam çözüm elde edilir. Mevcut zemine sonradan montaj da mümkündür.
Depolama

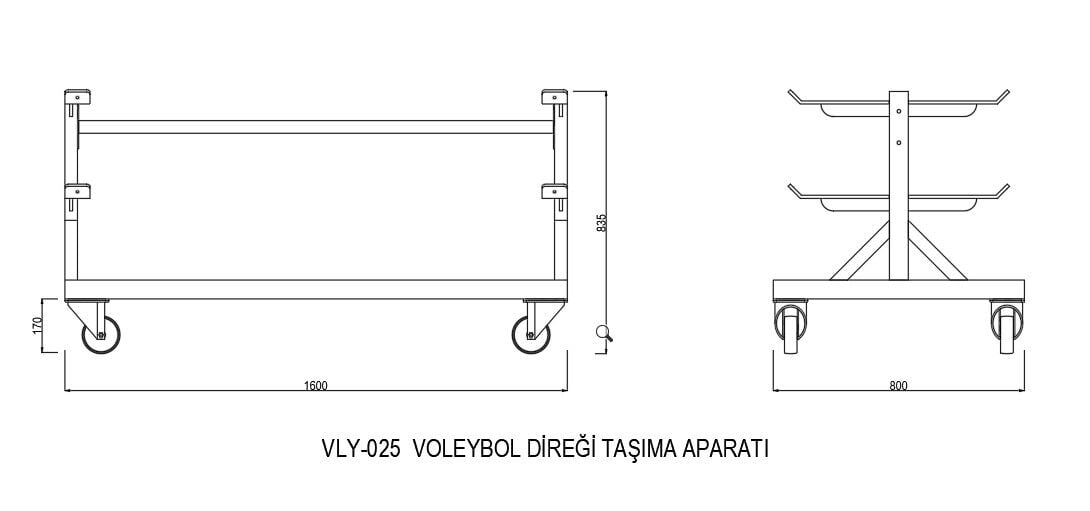

Direkler ve kule kullanılmadığında kenara alınır. Direk taşıma aparatı (VLY-025) bu iş için üretilmiştir.
Çok fileli salonlar

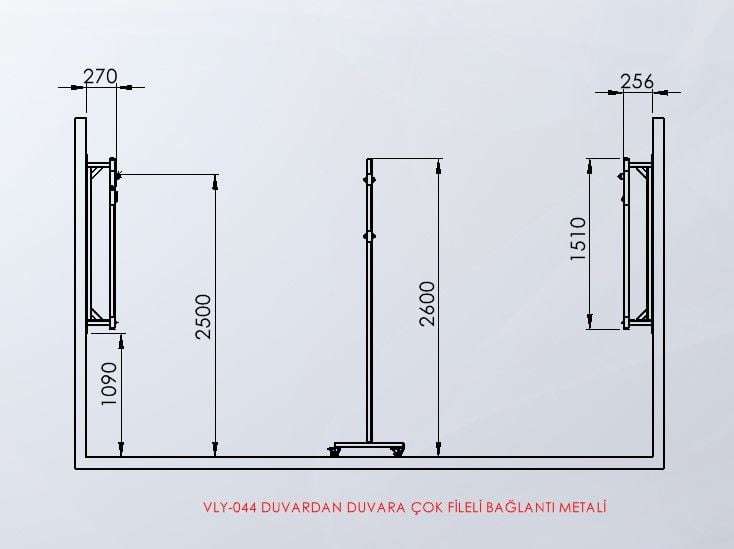

Aynı salonda birden fazla kort kuruluyorsa duvardan duvara bağlantı metali (VLY-044) ile file sistemi planlanabilir.
Sık sorulan sorular
Voleybol direği yüksekliği ne kadar?
VLY-046 alüminyum teleskobik direkte yükseklik 1.800 mm ile 2.430 mm arasında ayarlanır; direk çapı 110 mm’dir.
Hakem kulesi ölçüsü nedir?
VLY-042 tek parça hakem kulesi 1.950 mm yüksekliğinde ve 680 × 380 mm taban ölçüsündedir.
Hakem masası ölçüsü nedir?
HKM-002 hakem masası 2.336 × 828 mm ölçüsünde, 800 mm yüksekliğinde ve tekerleklidir.
Blok tahtası hangi malzemeden?
VLY-041 blok tahtası 950 × 600 mm ölçüsünde ve 12 mm kontrplaktır; ön yüzüne kurum logosu uygulanabilir.
Direkler zemine nasıl sabitlenir?
Zemin soketi ile sabitlenir. Zemin tipini belirtmeniz halinde uygun soket ve montaj yöntemini teklifte belirtiriz.
Malzeme kalınlığı değerlerini paylaşıyor musunuz?
Evet. Profil kesiti, et kalınlığı ve alaşım bilgisini şartname talep formundan veya telefonla isteyebilirsiniz.
Salonunuzun listesini birlikte çıkaralım
Salon ölçüsünü ve kullanım amacını yazın; uygun ekipman listesini, ölçü çizimlerini ve şartname maddelerini birlikte gönderelim. Diğer ürün gruplarının şartnameleri için Şartnameler ve Teknik Dokümanlar sayfasına bakabilirsiniz.
