MMA Kafesi Teknik Şartnamesi
MMA Kafesi Teknik Şartnamesi — Ölçüler ve Madde Başlıkları
MMA kafesi, bir dövüş salonunun hem en pahalı hem en çok teknik detay içeren kalemidir. Bu sayfada ASSA SPOR’un ürettiği kafes modellerinin ölçülerini, teknik çizimini ve şartnamede tanımlanması gereken madde başlıklarını bulacaksınız.
- 4,5 × 4,5 m ölçülü çizim
- 3,5 / 5,5 / 6 m seçenekleri
- Platform 10 ve 50 cm
- 12 şartname maddesi
Şartname metnini teknik ekibimizden isteyin
Ölçü ve platform seçimi
MMA-002 modelinde dış ölçü 450 × 450 cm, iç oktagon 400 × 400 cm ve platform yüksekliği 50 cm’dir. Kafes sekizgen panellerden oluşur ve bir kapı ile çıkış merdiveni bulunur. Kataloğumuzda ayrıca 3,5 m, 5,5 m ve 6 m ölçülerinde modeller ile 10 cm ve 50 cm platform seçenekleri yer alır.
Platform yüksekliği kullanım amacına göre seçilir: 10 cm antrenman salonlarında kurulum ve erişim kolaylığı sağlar, 50 cm müsabaka ve seyirci görüşü için tercih edilir. Yükseklik arttıkça salonda çevre güvenlik mesafesi de büyür. MMA kafesi modellerini inceleyebilirsiniz.
İletişim Formundan Teklif İsteyin Salon ölçünüzü WhatsApp’tan gönderin Hemen Arayın: 0501 317 82 13
Ölçüler ASSA SPOR üretim çiziminden alınmıştır. Montaj ve kurulum Ankara ili sınırları içinde verilir; ürün tedariki Türkiye genelinde yapılır. Ürün kartlarında fiyat 0,00 TL görünür; kafes çözümleri proje bazlı yazılı teklifle fiyatlandırılır.
Bu sayfa bir örnek şartname yardımcısıdır
Ölçüler ASSA SPOR’un kendi üretim çizimlerinden alınmıştır ve kendi ürünlerimizi tanımlar. Kurumunuzun teknik şartnamesini yazarken başlangıç noktası olarak kullanabilirsiniz; şartnamenin idari kısmı ve nihai sorumluluk kurumunuza aittir. Malzeme kalınlığı ve dolgu değerlerini şartname talep formundan isteyebilir veya 0501 317 82 13 hattından teknik ekibimize sorabilirsiniz.
Kafes ölçüleri ve teknik çizim
Doğrulanmış ölçüler
MMA-002’nin ölçüleri üretim çiziminden okunmuştur. Diğer ölçüler ürün kataloğundaki model adlarından alınmıştır; ayrıntılı çizimlerini teknik ekibimizden isteyebilirsiniz.
| Model | Kod | Dış ölçü | İç oktagon | Platform yüksekliği |
|---|---|---|---|---|
| MMA kafesi 4,5 × 4,5 m | MMA-002 | 450 × 450 cm | 400 × 400 cm | 50 cm |
| MMA kafesi 3,5 m | — | 350 cm | — | 10 cm ve 50 cm seçenekleri |
| MMA kafesi 5,5 m | — | 550 cm | — | 10 cm ve 50 cm seçenekleri |
| MMA kafesi 6 m | — | 600 cm | — | 10 cm ve 50 cm seçenekleri |

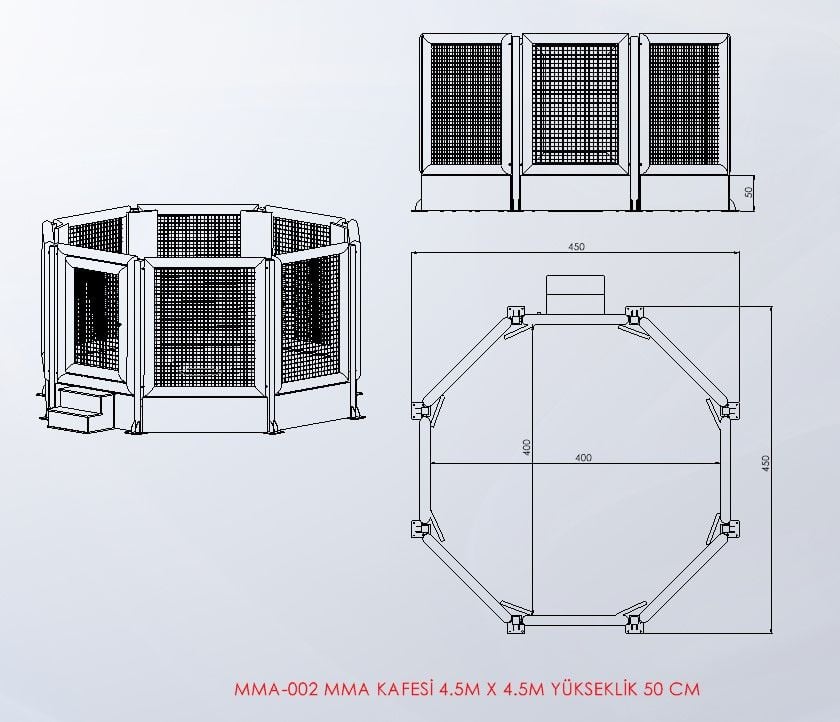

Ölçülendirilmiş teknik çizimler
Şartnamede bulunması gereken maddeler
Madde başlıkları
“Teknik ekipten” yazan maddelerin sayısal değerlerini şartnamenize yazmadan önce bizimle teyit edin.
| Madde | İçerik | Durum |
|---|---|---|
| 1. Genel tanım | Kullanım amacı (antrenman / müsabaka), salon tanımı, adet | Kurum yazar |
| 2. Ölçü ve geometri | Dış ölçü, iç oktagon ölçüsü, panel sayısı ve kapı konumu | Kısmen hazır |
| 3. Platform yüksekliği | 10 cm veya 50 cm — kullanım amacına göre | Tabloda hazır |
| 4. Taşıyıcı yapı | Direk profil kesiti ve et kalınlığı, şase yapısı, yük kapasitesi | Teknik ekipten |
| 5. Kafes teli | Tel çapı, göz aralığı, kaplama ve gerginlik | Teknik ekipten |
| 6. Ped kaplama | Direk pedi ve üst kenar pedi kalınlığı, dolgu yoğunluğu, dış kaplama | Teknik ekipten |
| 7. Kapı sistemi | Kapı ölçüsü, menteşe ve kilit tipi, içeri/dışarı açılım | Teknik ekipten |
| 8. Zemin ve minder | Platform minderi katman kalınlığı ve üst kaplama | Teknik ekipten |
| 9. Merdiven ve emniyet | Çıkış merdiveni, köşe koruma, kayma önleyici yüzey | Teknik ekipten |
| 10. Montaj ve zemin | Zemin taşıma kapasitesi, montaj sorumluluğu, sökülüp taşınabilirlik | Kurum + firma |
| 11. Garanti ve satış sonrası | Garanti süresi, ped ve tel yedek parça temini | Teklifte belirtilir |
| 12. Teklif ekinde istenecekler | Teknik föy, ölçü çizimi, uygunluk beyanı, referans listesi | Hazır |
Şartname yazarken dikkat edilecekler
İç ölçüyü ayrıca yazın
Dış ölçü ile iç oktagon ölçüsü farklıdır (MMA-002’de 450 ve 400 cm). Sporcunun kullandığı alan iç ölçüdür; ikisini birlikte tanımlayın.
Ped kalınlığını sayıyla isteyin
Direk ve üst kenar pedleri en kritik güvenlik kalemidir. Kalınlık ve dolgu yoğunluğu yazılmazsa ince pedli ürünler teklif edilir.
Kafes telini tanımlayın
Tel çapı, göz aralığı ve gerginlik yazılmazsa kafes zamanla sarkar. Bu üç değeri şartnameye ekleyin.
Zemin taşıma kapasitesini teyit edin
Platformlu kafes noktasal yük oluşturur. Üst kat veya asma kat kurulumunda zemin kapasitesi önceden kontrol edilmelidir.
Salon planlaması
Çevre güvenlik mesafesi
Kafes çevresinde geçiş ve çalışma payı bırakılmalıdır. Salonun net ölçüsü kafes dış ölçüsünden belirgin biçimde büyük olmalıdır.
Tavan yüksekliği
Platform yüksekliği tavan boşluğundan düşülür. 50 cm platformlu modellerde salon yüksekliğini buna göre hesaplayın.
Kapı ve merdiven konumu
Kapı, seyirci ve hakem alanına göre konumlandırılır. Salon yerleşimini şartname öncesi netleştirin.
Çok amaçlı salon
Salon başka branşlar için de kullanılacaksa sökülüp taşınabilir yapı ve düşük platform tercih edilir.
Tamamlayıcı ekipman
Aynı salonda ring ve kum torbası da planlanıyorsa boks ringi ve kum torbası ölçülerini birlikte değerlendirin.
Sık sorulan sorular
MMA kafesi ölçüleri neler?
MMA-002 modelinde dış ölçü 450 × 450 cm, iç oktagon 400 × 400 cm ve platform yüksekliği 50 cm’dir. Ayrıca 3,5 m, 5,5 m ve 6 m ölçülerinde modellerimiz bulunur.
Platform yüksekliği seçenekleri neler?
10 cm ve 50 cm platform seçenekleri mevcuttur. 10 cm antrenman, 50 cm müsabaka kullanımı için tercih edilir.
Kafes sökülüp taşınabilir mi?
Panel yapısı sökülebilir biçimde üretilir. Taşınabilirlik ihtiyacınızı belirtirseniz uygun yapıyı teklifte belirtiriz.
Ped ve tel özelliklerini paylaşıyor musunuz?
Evet. Ped kalınlığı, dolgu yoğunluğu, tel çapı ve göz aralığını şartname talep formundan veya telefonla isteyebilirsiniz.
Fiyat neden sitede görünmüyor?
Kafes çözümleri ölçü, platform yüksekliği ve kaplama seçimine göre değiştiği için proje bazlı yazılı teklifle fiyatlandırılır; ürün kartlarında fiyat 0,00 TL olarak görünür.
Montaj yapıyor musunuz?
Montaj ve kurulum Ankara ili sınırları içinde verilir. Diğer illerde ürün tedariki yapılır ve kurulum için teknik yönlendirme sağlanır.
Salonunuza uygun kafesi birlikte belirleyelim
Salon ölçüsünü, kullanım amacını ve tavan yüksekliğini yazın; uygun kafes ölçüsünü, platform yüksekliğini ve şartname maddelerini birlikte gönderelim. Diğer ürün gruplarının şartnameleri için Şartnameler ve Teknik Dokümanlar sayfasına bakabilirsiniz.
