Futbol Kalesi Teknik Şartnamesi — Nizami, Halı Saha ve Mini Kale Ölçüleri
Kale alımında en sık yapılan hata ağız ölçüsünü yazıp sabitleme yöntemini atlamaktır. Bu sayfada ASSA SPOR’un ürettiği yedi kale modelinin ölçülendirilmiş teknik çizimlerini ve bir kale şartnamesinde bulunması gereken madde başlıklarını bulacaksınız.
- Nizami 7,32 × 2,44 m
- Halı saha 4 × 2 m
- Mini kale 1,60 ve 1,20 m
- 10 şartname maddesi
Şartname metnini teknik ekibimizden isteyin
Hangi kale, hangi saha
Nizami kaleler (FT-012, FT-009) 7.320 × 2.440 mm ağız ölçüsündedir; bu ölçü uluslararası oyun kuralı ölçüsüdür ve stadyum ile nizami sahalarda kullanılır. Mapalı model zemine sabitlenir, tekerlekli model taşınabilir. Taşınabilir kalelerde devrilme emniyeti şartnamede mutlaka tanımlanmalıdır.
Halı saha ve okul bahçesi için 5 × 2 m (FT-001, FT-004) ve 4 × 2 m (FT-036) modeller kullanılır. Anaokulu ve küçük yaş grubu için mini kaleler 1,60 × 1,00 m (FT-016) ve 1,20 × 0,80 m (FT-015) ölçülerinde üretilir. Futbol kalesi modellerini inceleyebilir, sahanızın ölçüsüne uygun kaleyi birlikte belirleyebiliriz.
İletişim Formundan Teklif İsteyin Saha ölçünüzü WhatsApp’tan gönderin Hemen Arayın: 0501 317 82 13
Ölçüler ASSA SPOR üretim çizimlerinden alınmıştır. Montaj ve kurulum Ankara ili sınırları içinde verilir; ürün tedariki Türkiye genelinde yapılır.
Bu sayfa bir örnek şartname yardımcısıdır
Ölçüler ASSA SPOR’un kendi üretim çizimlerinden alınmıştır ve kendi ürünlerimizi tanımlar. Kurumunuzun teknik şartnamesini yazarken başlangıç noktası olarak kullanabilirsiniz; şartnamenin idari kısmı ve nihai sorumluluk kurumunuza aittir. Malzeme kalınlığı ve dolgu değerlerini şartname talep formundan isteyebilir veya 0501 317 82 13 hattından teknik ekibimize sorabilirsiniz.
Kale ölçüleri ve teknik çizimler
Kale ölçüleri
Ölçüler ASSA SPOR üretim çizimlerinden alınmıştır. Nizami ölçü 7,32 × 2,44 m’dir; bu değer uluslararası oyun kuralı ölçüsüdür.
| Model | Kod | Ağız ölçüsü (en × yükseklik) | Not |
|---|---|---|---|

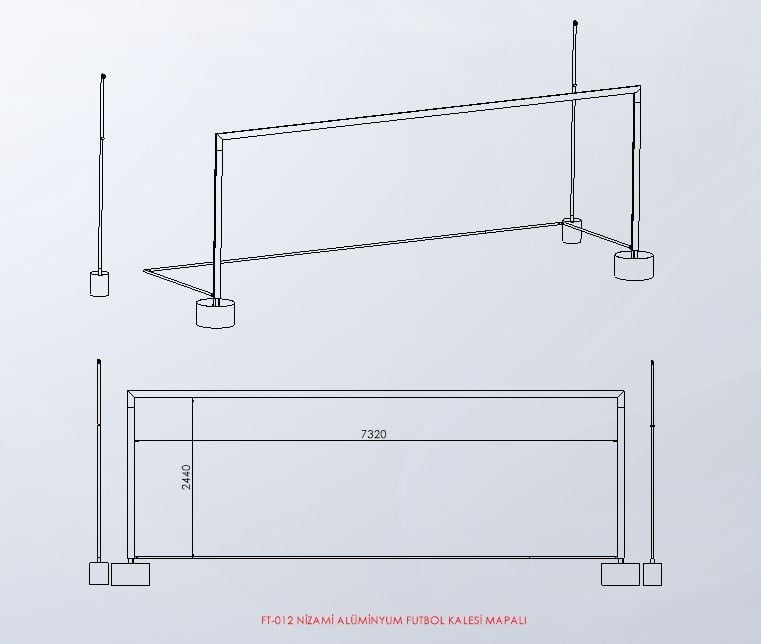

| Nizami alüminyum futbol kalesi (mapalı) | FT-012 | 7.320 × 2.440 mm | Nizami saha ölçüsü · mapa ile sabitlenir |

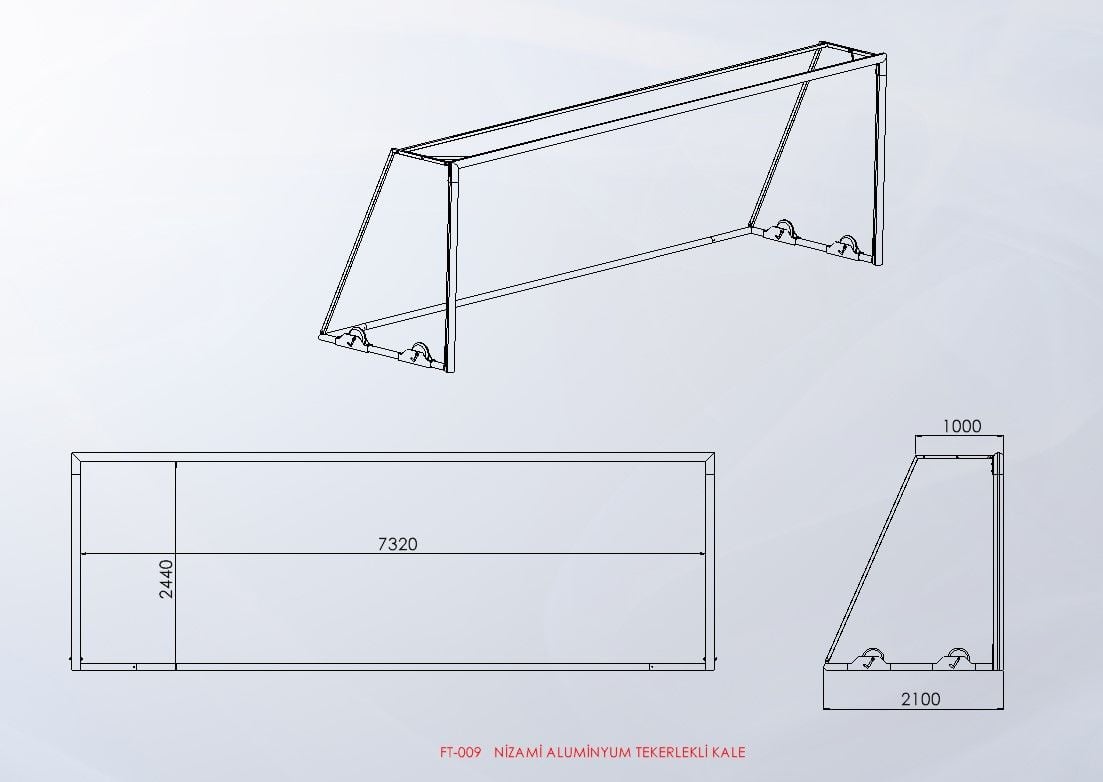

| Nizami alüminyum futbol kalesi (tekerlekli) | FT-009 | 7.320 × 2.440 mm | Taşınabilir · tekerlekli şase |

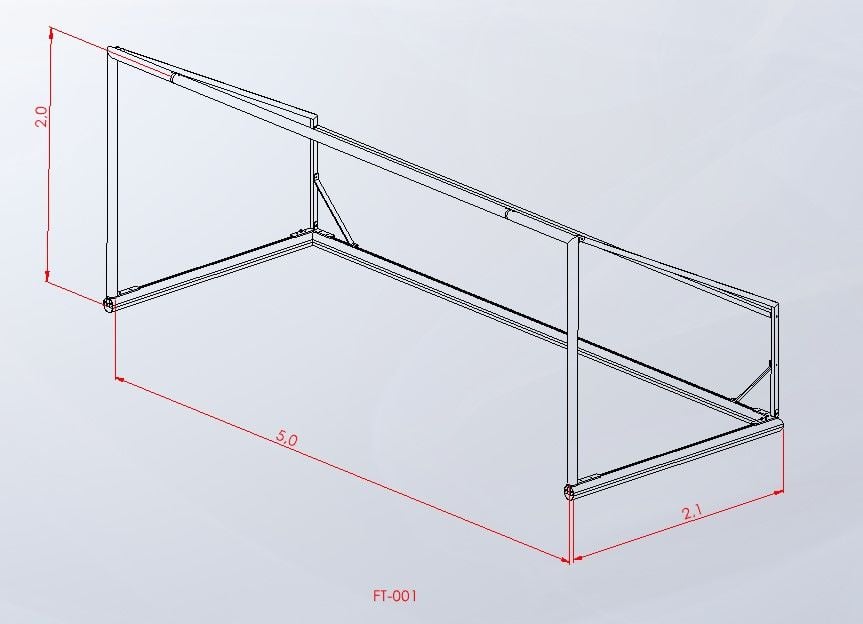

| 2×5 alüminyum futbol kalesi | FT-001 | 5,0 × 2,0 m | Arka derinlik 2,1 m · alüminyum profil |

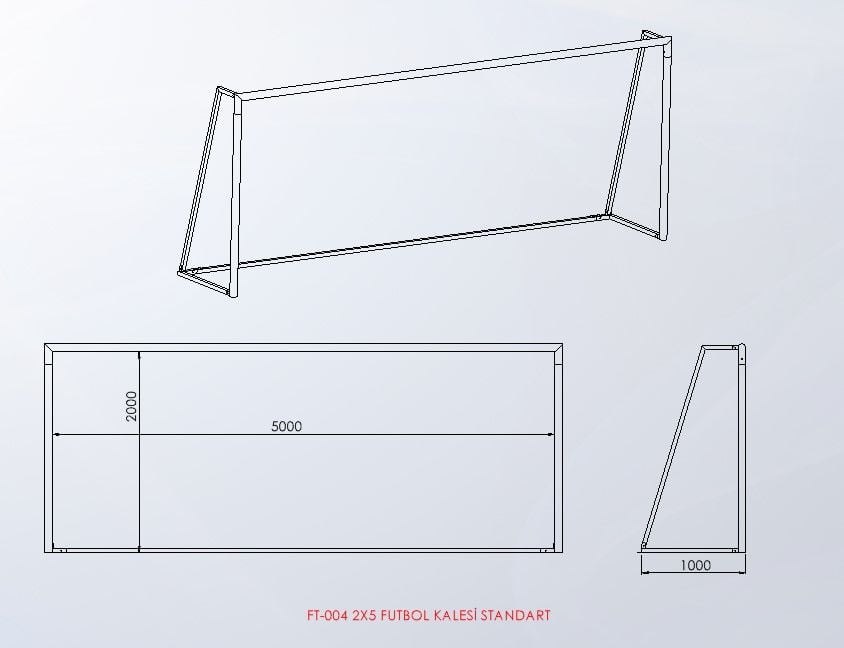

| 2×5 futbol kalesi | FT-004 | 5,0 × 2,0 m | Standart model |

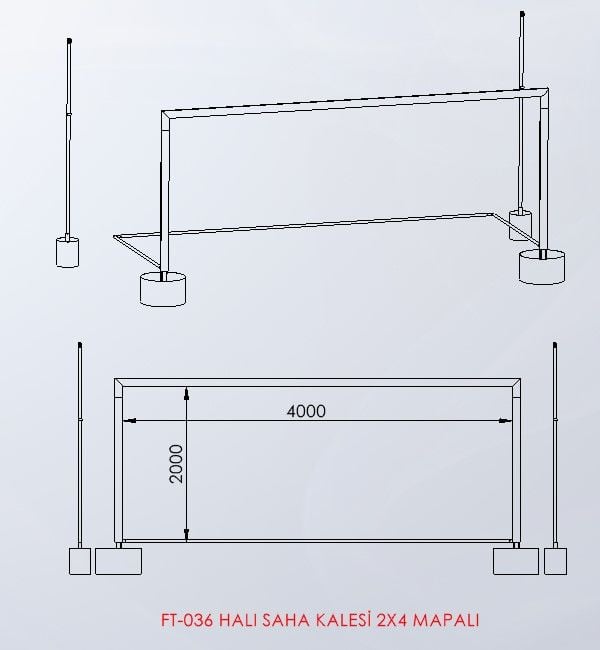

| Halı saha kalesi 2×4 (mapalı) | FT-036 | 4,0 × 2,0 m | Halı saha ölçüsü |

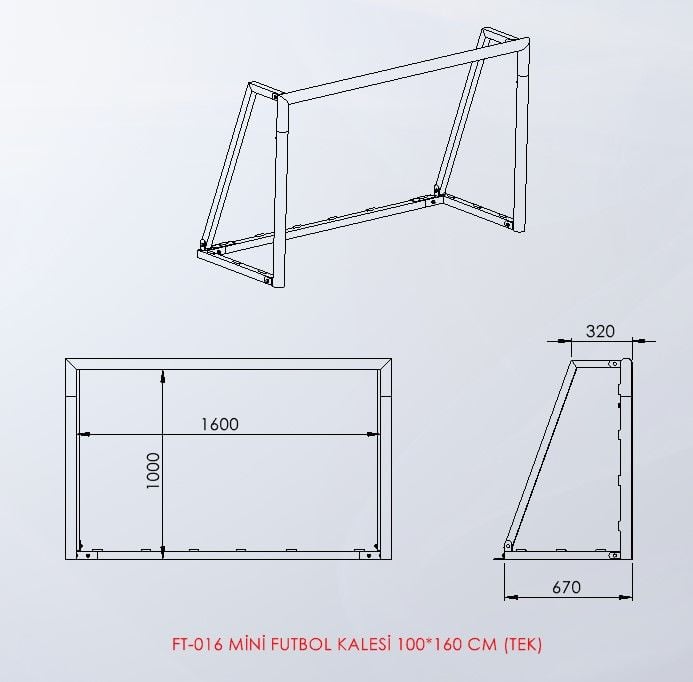

| Mini futbol kalesi | FT-016 | 1,60 × 1,00 m | Okul ve antrenman · tek kale |

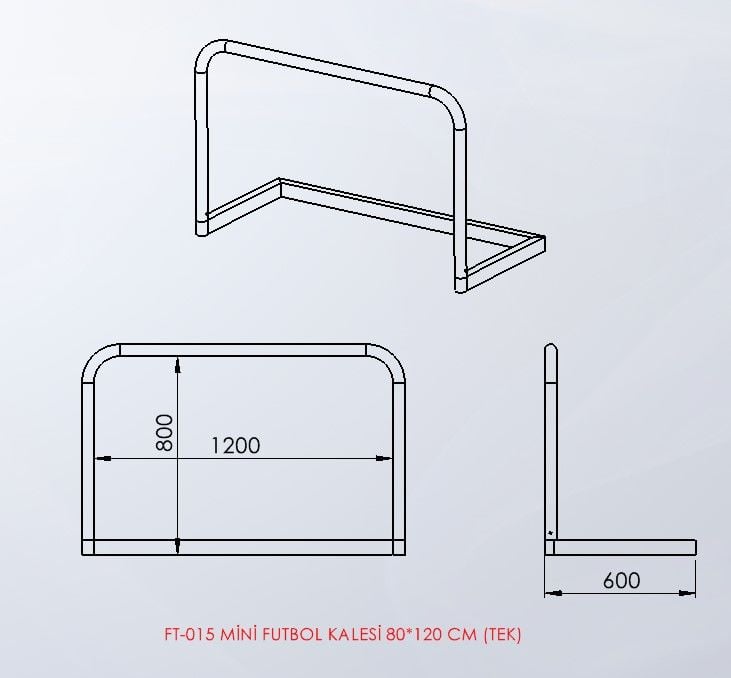

| Mini futbol kalesi | FT-015 | 1,20 × 0,80 m | Anaokulu ve küçük yaş grubu · tek kale |
Ölçülendirilmiş teknik çizimler
Şartnamede bulunması gereken maddeler
Madde başlıkları
“Teknik ekipten” yazan maddelerin sayısal değerlerini şartnamenize yazmadan önce bizimle teyit edin.
| Madde | İçerik | Durum |
|---|---|---|
| 1. Genel tanım | Sahanın tipi (nizami / halı saha / okul bahçesi), kullanım amacı, adet | Kurum yazar |
| 2. Ağız ölçüsü | En × yükseklik — yukarıdaki tablodan, aralık olarak yazılması önerilir | Tabloda hazır |
| 3. Profil ve malzeme | Profil kesiti ve et kalınlığı, alüminyum alaşım sınıfı veya çelik kalitesi | Teknik ekipten |
| 4. Sabitleme | Mapalı / tekerlekli / karşı ağırlıklı seçimi, zemin ankraj tipi | Kısmen hazır |
| 5. Devrilme emniyeti | Sabitleme yükü, arka destek ayakları, kullanım uyarı etiketi | Teknik ekipten |
| 6. File ve bağlantı | File göz aralığı, ip kalınlığı, file bağlantı elemanları | Teknik ekipten |
| 7. Yüzey işlemi | Boya veya eloksal tipi, dış mekân korozyon dayanımı | Teknik ekipten |
| 8. Montaj ve zemin | Zemin hazırlığı, ankraj deliği, montaj sorumluluğu | Kurum + firma |
| 9. Garanti ve satış sonrası | Garanti süresi, file ve bağlantı elemanı yedek temini | Teklifte belirtilir |
| 10. Teklif ekinde istenecekler | Teknik föy, ölçü çizimi, uygunluk beyanı, referans listesi | Hazır |
Şartname yazarken dikkat edilecekler
Sabitleme yöntemini yazın
Mapalı, tekerlekli ve karşı ağırlıklı kaleler farklı ürünlerdir. Yöntem yazılmazsa gelen teklifler karşılaştırılamaz ve güvenlik riski doğar.
Devrilme emniyetini şart koşun
Taşınabilir kalelerde devrilme, en ciddi kaza sebebidir. Ankraj veya karşı ağırlık zorunluluğunu şartnameye yazın.
Profil kesitini belirtin
Aynı ağız ölçüsünde çok farklı profil kalınlıkları vardır. Kesit ve et kalınlığı yazılmazsa ürün ömrü tahmin edilemez.
Fileyi ayrı kalem yapın
File, kalenin en çok yenilenen parçasıdır. Göz aralığı ve ip kalınlığını ayrıca tanımlayın; yedek file bırakmayı planlayın.
Saha ve kullanım
Nizami saha
7,32 × 2,44 m ağız ölçüsü zorunludur. Kale arkasında file derinliği için boşluk bırakılmalıdır.
Halı saha
Genellikle 4 × 2 m veya 5 × 2 m kullanılır. Saha ölçüsünü ve kale sayısını yazarsanız uygun modeli öneririz.
Okul bahçesi
Yaş grubuna göre mini kale seçilir. Bahçede sabit kullanım varsa mapalı, ders arası kaldırılıyorsa taşınabilir model uygundur.
Anaokulu
1,20 × 0,80 m mini kale küçük yaş grubu için üretilmiştir. Köşe ve kenarlarda keskin çıkıntı bulunmamasına dikkat edilmelidir.
Dış mekân
Açık alanda korozyon dayanımı belirleyicidir. Alüminyum veya uygun yüzey işlemli çelik tercih edilmelidir.
Sık sorulan sorular
Nizami futbol kalesi ölçüsü nedir?
Nizami kale ağız ölçüsü 7,32 × 2,44 metredir. FT-012 ve FT-009 modellerimiz bu ölçüde üretilir.
Halı saha kalesi kaç metre?
Halı sahalarda yaygın olarak 4 × 2 m (FT-036) veya 5 × 2 m (FT-001, FT-004) kale kullanılır.
Mini kale ölçüleri neler?
FT-016 modeli 1,60 × 1,00 m, FT-015 modeli 1,20 × 0,80 m ölçüsündedir; ikisi de tek kale olarak satılır.
Kaleler taşınabilir mi?
Hem mapalı (zemine sabit) hem tekerlekli (taşınabilir) modellerimiz bulunur. Taşınabilir modellerde devrilme emniyeti için sabitleme önerilir.
Kale ile birlikte file veriliyor mu?
File ayrı kalem olarak teklife eklenir. Futbol kale fileleri kategorisinden seçenekleri görebilirsiniz.
Profil kalınlığı ve malzeme bilgisini paylaşıyor musunuz?
Evet. Profil kesiti, et kalınlığı ve alaşım bilgisini şartname talep formundan veya telefonla isteyebilirsiniz.
Sahanıza uygun kaleyi birlikte seçelim
Saha tipini, ölçüsünü ve kale adedini yazın; uygun modeli, ölçü çizimini ve şartname maddelerini birlikte gönderelim. Diğer ürün gruplarının şartnameleri için Şartnameler ve Teknik Dokümanlar sayfasına bakabilirsiniz.
