Boks Ringi Teknik Şartnamesi — Model Ölçüleri ve Madde Başlıkları
Boks ringi alımında en çok tartışılan konu ölçüdür: yer tipi mi platformlu mu, halat içi ölçü kaç metre, platform kaç santim. Bu sayfada ASSA SPOR’un ürettiği beş ring modelinin ölçülendirilmiş teknik çizimlerini ve bir boks ringi şartnamesinde bulunması gereken madde başlıklarını bulacaksınız.
- 5 model, ölçülü çizim
- Yer tipi ve nizami
- 11 şartname maddesi
- Ölçüleri teknik ekipten alın
Şartname metnini teknik ekibimizden isteyin
Hangi ring, hangi kullanım
Yer tipi ringler (BOKS-002, BOKS-005, BOKS-012) zemin üzerine 10–20 cm yükseklikte kurulur; okul, kulüp ve gençlik merkezi antrenman salonlarında tercih edilir. Kurulum kolaydır, tavan yüksekliği ihtiyacı düşüktür ve katlanır model salon çok amaçlı kullanılıyorsa avantaj sağlar.
Nizami ringler (BOKS-008, BOKS-011) platformlu üretilir; halat içi ölçü 605–610 cm, platform yüksekliği 45 cm veya 100 cm’dir. Müsabaka ve turnuva kullanımı için tasarlanmıştır. Platform yüksekliği arttıkça salonda çevre güvenlik mesafesi ve seyirci görüş açısı da planlanmalıdır. Boks ringi modellerini inceleyebilir, alanınıza uygun modeli birlikte belirleyebiliriz.
İletişim Formundan Teklif İsteyin Salon ölçünüzü WhatsApp’tan gönderin Hemen Arayın: 0501 317 82 13
Ölçüler ASSA SPOR üretim çizimlerinden alınmıştır ve kendi ürünlerimizi tanımlar. Montaj ve kurulum Ankara ili içinde rutin olarak verilir, Ankara dışındaki projelerde proje bazlı değerlendirilir; ürün tedariki Türkiye genelinde yapılır.
Bu sayfa bir örnek şartname yardımcısıdır
Aşağıdaki ölçüler ASSA SPOR’un kendi üretim çizimlerinden alınmıştır ve kendi ürünlerimizi tanımlar. Kurumunuzun teknik şartnamesini yazarken bu değerleri başlangıç noktası olarak kullanabilirsiniz; şartnamenin idari kısmı ve nihai sorumluluk kurumunuza aittir. Malzeme kalınlığı ve dolgu yoğunluğu gibi değerleri şartname talep formundan isteyebilir veya 0501 317 82 13 numaralı hattan teknik ekibimize sorabilirsiniz.
Model ölçüleri ve teknik çizimler
Model ve ölçü tablosu
Ölçüler ASSA SPOR üretim çizimlerinden alınmıştır. Her modelin ölçülendirilmiş teknik çizimi aşağıda yer alır.
| Model | Ürün kodu | Dış platform ölçüsü | Halat içi ölçü | Platform yüksekliği |
|---|---|---|---|---|

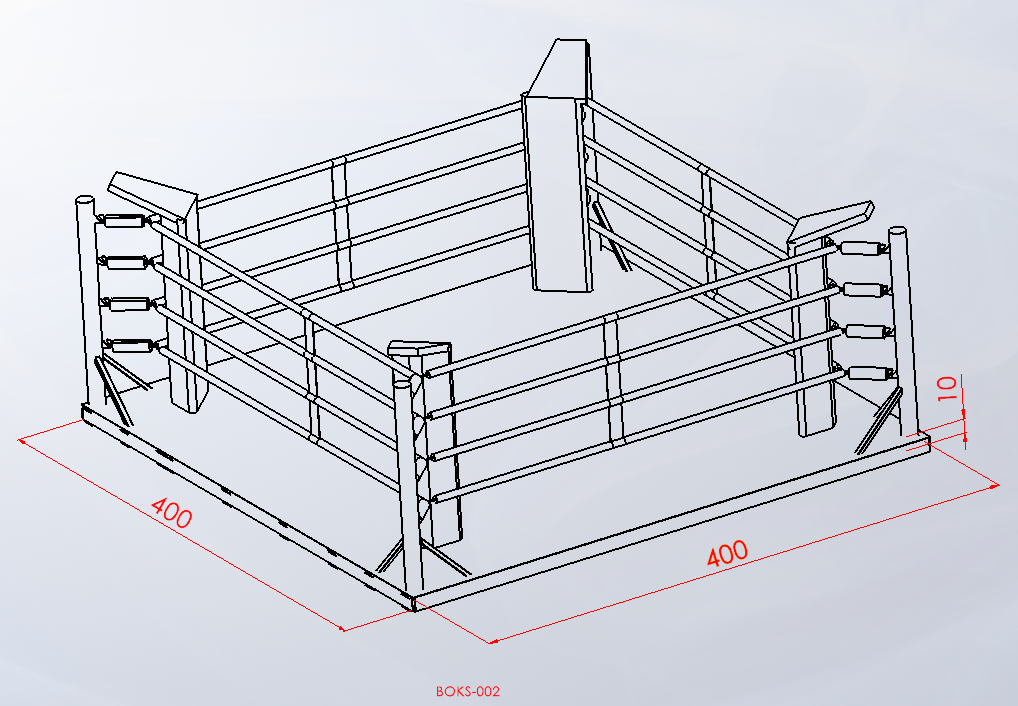

| Yer tipi 4×4 | BOKS-002 | 400 × 400 cm | — | 10 cm |

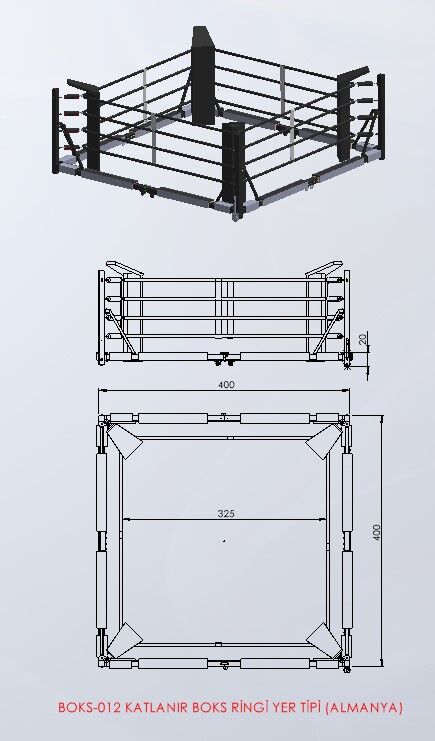

| Katlanır yer tipi (Almanya modeli) | BOKS-012 | 400 × 400 cm | 325 × 325 cm | 20 cm |

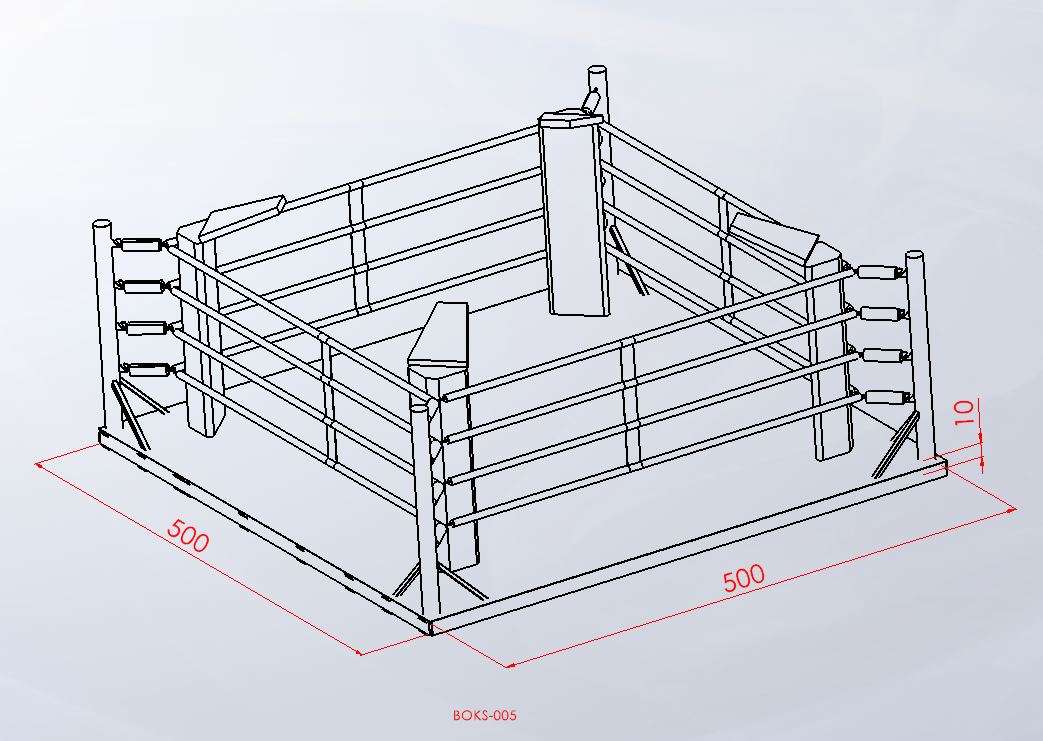

| Yer tipi 5×5 | BOKS-005 | 500 × 500 cm | — | 10 cm |

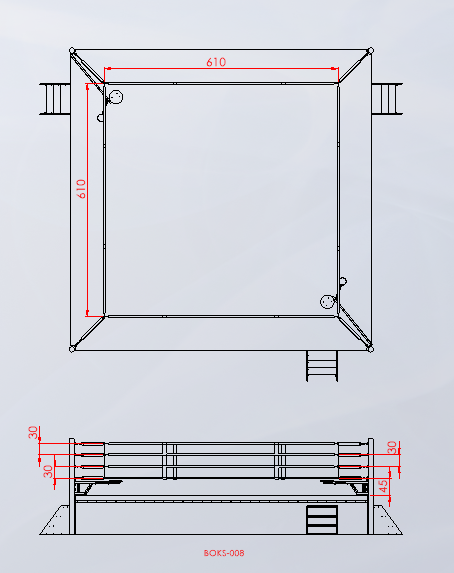

| Nizami boks ringi | BOKS-008 | 780 × 780 cm | 610 × 610 cm | 45 cm |

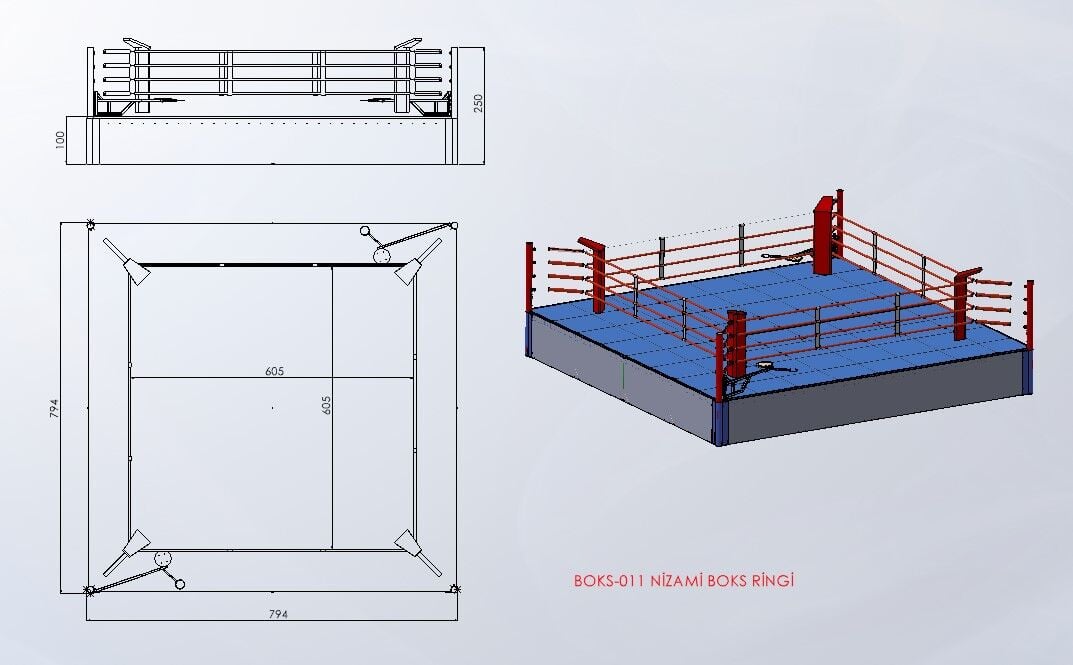

| Nizami boks ringi (Assa-2021) | BOKS-011 | 794 × 794 cm | 605 × 605 cm | 100 cm |
Ölçülendirilmiş teknik çizimler
Seçenekler
Aşağıdaki seçenekler ASSA SPOR ürün kataloğunda mevcut varyantlardır; şartnamede tek bir seçeneğe kilitlemek yerine aralık yazmanız rekabeti korur.
| Başlık | Seçenekler |
|---|---|
| Platform yüksekliği | 10 cm · 20 cm · 30 cm · 40 cm · 50 cm (yer tipi 4×4 ve 5×5 modellerde) |
| Ring ölçüsü | 4×4 m · 5×5 m · nizami 7,8×7,8 m |
| Renk | Standart renk · özel renk |
| Zemin baskısı | Baskısız · logo/kurum baskılı |
| Yapı | Zeminli · ekonomik zeminsiz · katlanabilir |
| Ayrı temin edilebilen kalemler | Halat takımı · köşe pedi |
Şartnamede bulunması gereken maddeler
Şartname madde başlıkları
“Teknik ekipten” yazan maddelerin sayısal değerlerini şartnamenize yazmadan önce bizimle teyit edin; ölçü çizimlerimizi ve malzeme değerlerini yazılı olarak iletiyoruz.
| Madde | İçerik | Durum |
|---|---|---|
| 1. Genel tanım | İşin konusu, kullanım amacı (antrenman / müsabaka), kurulacak salonun tanımı | Kurum yazar |
| 2. Ölçü ve model | Ring dış ölçüsü, halat içi ölçü, platform yüksekliği — yukarıdaki tablodan aralık olarak | Tabloda hazır |
| 3. Platform yapısı | Taşıyıcı şase profil kesiti ve et kalınlığı, zemin plakası, yük taşıma kapasitesi | Teknik ekipten |
| 4. Halat sistemi | Halat sırası (4 sıra), halat aralığı (30 cm), halat çapı, germe ve gergi mekanizması | Kısmen hazır |
| 5. Köşe donanımı | Köşe direği kesiti, köşe pedi ölçüsü ve dolgusu, kırmızı-mavi-nötr köşe düzeni | Teknik ekipten |
| 6. Zemin ve minder | Minder katman kalınlığı ve yoğunluğu, üst kaplama malzemesi ve gramajı | Teknik ekipten |
| 7. Merdiven ve emniyet | Çıkış merdiveni, köşe koruma, kayma önleyici yüzey | Teknik ekipten |
| 8. Renk ve baskı | Standart / özel renk, zemin baskısı ve kurum logosu | Tabloda hazır |
| 9. Montaj ve kurulum | Montajın kapsamı, zemin hazırlığı, kurulum sorumluluğu | Kurum + firma |
| 10. Garanti ve satış sonrası | Garanti süresi ve kapsamı, yedek parça temini | Teklifte belirtilir |
| 11. Teklif ekinde istenecekler | Teknik föy, ölçü çizimi, uygunluk beyanı, referans listesi | Hazır |
Şartname yazarken sık yapılan hatalar
Tek modele kilitlemek
Yalnızca bir üreticinin katalog ölçüsünü yazmak rekabeti daraltır ve süreç sorgulanabilir hale gelir. Ölçüyü aralık olarak yazın (örneğin halat içi 600–615 cm).
Platform yüksekliğini atlamak
Aynı ring ölçüsü 10 cm’den 100 cm’ye kadar farklı platform yüksekliklerinde üretilir. Yükseklik yazılmazsa gelen teklifler karşılaştırılamaz.
Halat sistemini tanımlamamak
Halat sırası, aralığı ve germe mekanizması yazılmazsa çok farklı kalitede ürünler aynı fiyatla teklif edilebilir.
Minderi “uygun olacaktır” diye geçmek
Minder katman kalınlığı ve dolgu yoğunluğu ringin ömrünü ve güvenliğini belirleyen asıl kalemdir; sayısal değer isteyin.
Salon planlaması
Ring çevresinde boş mesafe
Ring dış ölçüsünün her yönünde çalışma ve geçiş payı bırakılmalıdır. 4×4 m bir ring için bile salonun net kullanılabilir alanı ringden belirgin biçimde büyük olmalıdır.
Tavan yüksekliği
Platformlu nizami ringlerde platform yüksekliği tavan boşluğundan düşülür. BOKS-011’de platform 100 cm’dir; salon yüksekliğini buna göre hesaplayın.
Zemin taşıma kapasitesi
Platformlu ringler noktasal yük oluşturur. Üst kat veya asma kat kurulumlarında zemin taşıma kapasitesi önceden teyit edilmelidir.
Çıkış merdiveni ve köşe düzeni
Nizami ringlerde çıkış merdiveni ve kırmızı-mavi-nötr köşe düzeni planlanır; merdivenin konumu seyirci ve hakem alanına göre belirlenir.
Çok amaçlı salon
Salon başka branşlar için de kullanılacaksa katlanır yer tipi model (BOKS-012) kurulum-söküm kolaylığı sağlar.
Sık sorulan sorular
Nizami boks ringi ölçüsü nedir?
Nizami modellerimizde halat içi ölçü BOKS-008’de 610 × 610 cm, BOKS-011’de 605 × 605 cm’dir. Dış platform ölçüsü sırasıyla 780 × 780 cm ve 794 × 794 cm’dir.
Yer tipi ring ile platformlu ring farkı ne?
Yer tipi ringler zemin üzerine 10–20 cm yükseklikte kurulur ve antrenman kullanımı için uygundur. Platformlu nizami ringler 45–100 cm yükseklikte olup müsabaka kullanımı için üretilir.
Platform yüksekliği seçenekleri neler?
Yer tipi 4×4 ve 5×5 modellerde 10, 20, 30, 40 ve 50 cm platform yüksekliği seçenekleri bulunur.
Ringe kurum logosu basılabilir mi?
Evet. Standart renk seçeneklerinin yanında özel renk ve zemin baskısı yapılabilir.
Halat takımı ve köşe pedi ayrı alınabilir mi?
Evet. Halat takımı ve köşe pedi ayrı kalem olarak temin edilebilir.
Malzeme kalınlığı ve minder yoğunluğu değerlerini paylaşıyor musunuz?
Evet, yazılı olarak paylaşıyoruz. Şartname talep formundan veya telefonla isteyin; teknik ekibimiz kalem bazında iletir.
Montaj yapıyor musunuz?
Montaj ve kurulum Ankara ili içinde rutin olarak verilir, Ankara dışındaki projelerde proje bazlı değerlendirilir. Diğer illerde ürün tedariki yapılır ve kurulum için teknik yönlendirme sağlanır.
Şartnamenizi birlikte netleştirelim
Salonun ölçüsünü ve kullanım amacını yazın; uygun modeli, ölçü çizimini ve şartname maddelerini birlikte gönderelim. Diğer ürün gruplarının şartnameleri için Şartnameler ve Teknik Dokümanlar sayfasına bakabilirsiniz.
